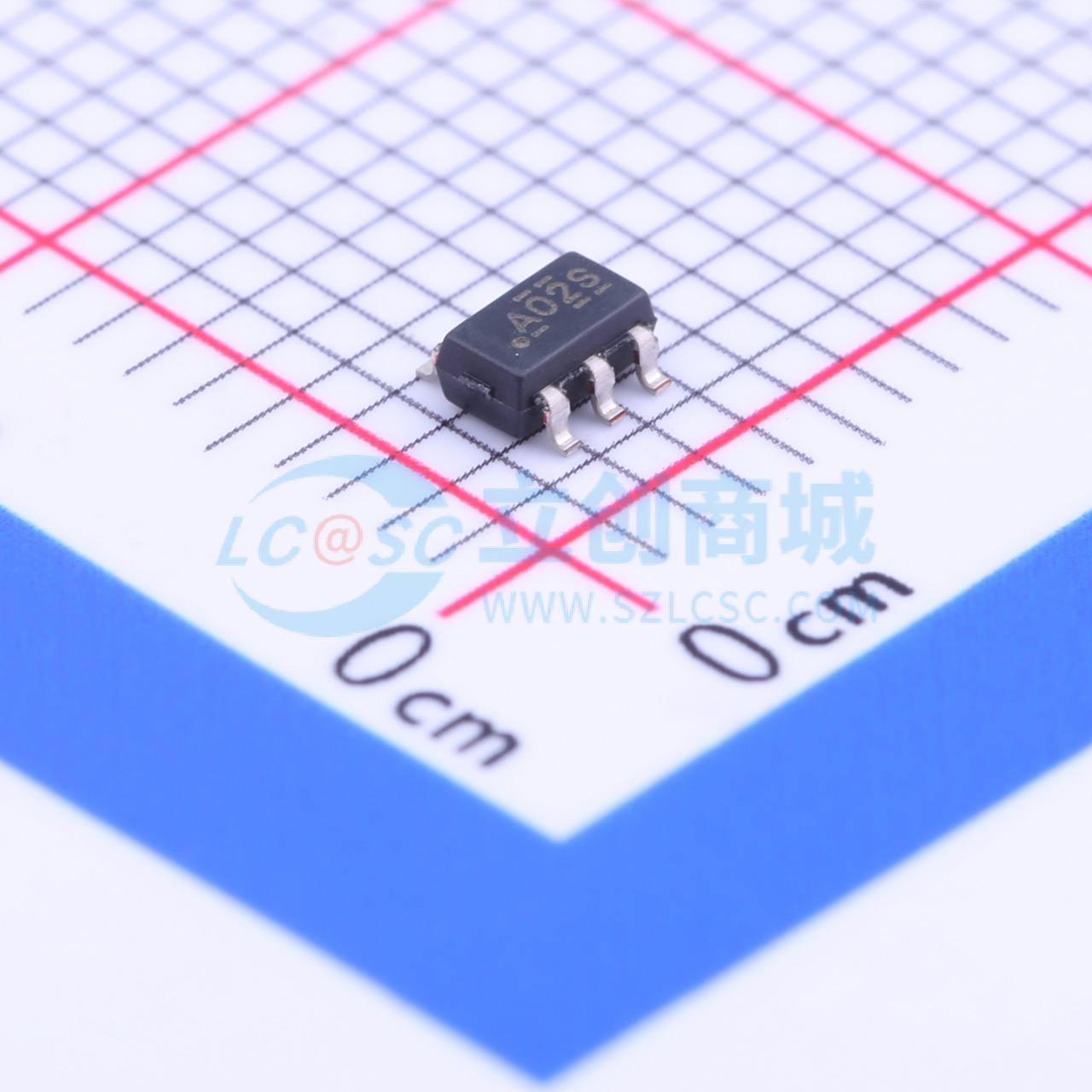

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC1G02DBVR
单路二输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC1G02 单路 2 输入、2V 至 5.5V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1G02DBVR
- 商品编号
- C7463
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 |
商品概述
本器件包含一个单路2输入或非门，在正逻辑下实现布尔功能Y = 非A · 非B 或 Y = 非(A + B)
商品特性
- 工作电压范围为2V~5.5V
- 5V条件下最大传播延迟tpd为6.5ns
- 低功耗，最大电源电流Icc为10μA
- 5V条件下输出驱动能力为±8mA
- 所有输入均带有施密特触发动作，电路可容忍较慢的输入上升和下降时间
- 静电放电保护性能超过JESD 22
- 静电放电防护等级：人体模型2000V，机器模型200V，充电器件模型1000V
- 提供DBV、DCK、DRL三种封装
- 最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~Vcc+0.5V
- 输入输出钳位电流最大值为±20mA
- 连续输出电流最大值为±25mA
- 电源Vcc或接地端的连续电流最大值为±50mA
- 封装热阻抗：DBV封装206℃/W，DCK封装252℃/W，DRL封装142℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入端必须接至Vcc或GND，方可保证器件正常工作
