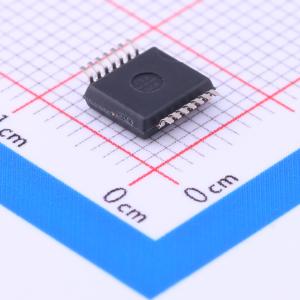

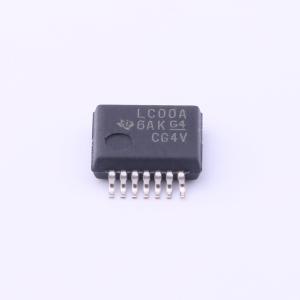

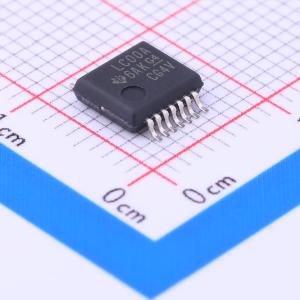

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC00ADBR

四2输入正与非门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC00A 4 通道、双输入、1.65V 至 3.6V 与非门
品牌名称: TI(德州仪器)
商品型号: SN74LVC00ADBR
商品编号: C7801
商品封装: SSOP-14-208mil
包装方式: 编带
商品毛重: 0.26克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	700mV~800mV
	输出高电平(VOH)	2.4V；2.2V
	输出低电平(VOL)	550mV；800mV；400mV
	系列	74LVC系列
	传播延迟(tpd)	4.1ns@3.3V,50pF
	工作温度	-40℃~+125℃
	每门输入数量	2
	功能特性	-

商品概述

SN54LVC00A为四路2输入正与非门，设计用于2.7V至3.6V电源电压工作，SN74LVC00A为四路2输入正与非门，设计用于1.65V至3.6V电源电压工作。器件在正逻辑下实现布尔功能Y = 非(A与B) 或 Y = 非A + 非B。输入可由3.3V或5V器件驱动，可在混合3.3V/5V系统环境中用作转换器。

商品特性

SN74LVC00A工作电压范围为1.65V至3.6V，SN54LVC00A工作电压范围为2.7V至3.6V
指定工作温度范围包含-40℃~85℃、-40℃~125℃、-55℃~125℃三种规格
输入可承受电压最高达5.5V
3.3V条件下最大传输延迟tpd为4.3ns
VCC=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
VCC=3.3V、TA=25℃条件下，典型输出VOH下冲VOHV大于2V
闭锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，人体模式可达2000V，机器模式可达200V，充电器件模式可达1000V
提供多种封装选择
所有未使用的输入必须接至VCC或地，以保证器件正常工作

应用领域

用于实现四路2输入正与非逻辑功能
在混合3.3V/5V电压系统中用作电平转换器

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与非门
	门电路数量	4
	工作电压	1.65V~3.6V
	静态电流(Iq)	1uA
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	输入高电平(VIH)	1.7V~2V
