SN74LVC07APWR实物图

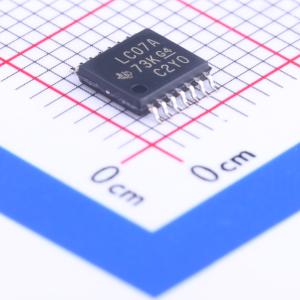

  • SN74LVC07APWR商品缩略图

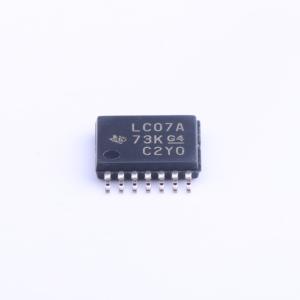

  • SN74LVC07APWR商品缩略图

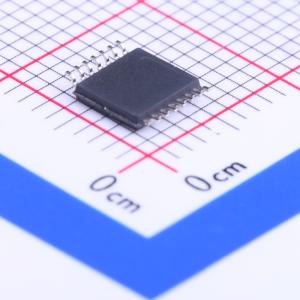

  • SN74LVC07APWR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC07APWR

六路漏极开路输出缓冲器/驱动器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC07A 具有漏极开路输出的 6 通道、1.65V 至 5.5V 缓冲器
品牌名称
TI(德州仪器)
商品型号
SN74LVC07APWR
商品编号
C7809
商品封装
TSSOP-14​
包装方式
编带
商品毛重
0.204克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型开漏
工作电压1.65V~5.5V
元件数6
每个元件位数1
通道类型单向
属性参数值
灌电流(IOL)24mA
拉电流(IOH)-
系列74LVC
工作温度-40℃~+125℃
静态电流(Iq)10uA
传播延迟(tpd)2.6ns@5V,50pF
功能特性掉电隔离；电平转换

商品概述

SN74LVC07A是带开漏输出的六通道缓冲器/驱动器，设计用于1.65V至5.5V VCC工作场景

商品特性

  • 工作电压范围为1.65V至5V
  • 输入和开漏输出可承受最高5.5V电压
  • 5V条件下最大传输延迟为2.6ns
  • 闩锁性能超过250mA，符合JESD 17标准
  • Ioff功能支持热插拨、部分掉电模式以及反向驱动保护

应用领域

  • 音频视频接收器
  • 便携式音频基座
  • 蓝光播放器及家庭影院设备
  • MP3播放器或录音机
  • 个人数字助理（PDA）
  • 电信/服务器交直流单控制器（模拟及数字领域）
  • 客户端及企业级固态硬盘（SSD）
  • 液晶、数字高清电视（HDTV）
  • 企业级平板设备
  • 服务器端视频分析
  • 无线耳机、键盘及鼠标
