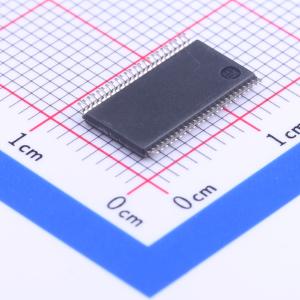

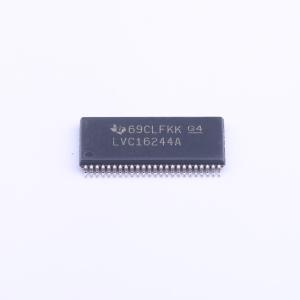

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC16244ADGGR
三态输出，16位缓冲器/驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC16244A 具有三态输出的 16 通道、1.65V 至 3.6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC16244ADGGR
- 商品编号
- C7822
- 商品封装
- TSSOP-48-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.427克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | 4 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 4.1ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
SN74LVC16244A是一款带三态输出的16位缓冲器/驱动器，设计用于1.65V至3.6V电源电压下工作，可配置为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器使用。
商品特性
- 工作电压范围为1.65V至3.6V
- 输入可承受最高5.5V电压
- 在3.3V电压下最大传输延迟tpd为4.1ns
- 在VCC=3.3V、TA=25℃条件下，典型输出接地反弹VOLP<0.8V
- 在VCC=3.3V、TA=25℃条件下，典型输出VOH下冲>2V
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 所有端口支持混合模式信号操作，3.3V VCC下可兼容5V输入输出电压
- 闩锁性能超过250mA，符合JESD 17标准
- 静电放电防护性能符合JESD 22标准
- 人体模型静电放电防护可达2000V，带电器件模型静电放电防护可达1000V
- 支持-40℃至85℃以及-40℃至125℃的工作温度范围
应用领域
- 服务器
- 个人电脑和笔记本电脑
- 网络交换机
- 无线与通信基础设施
- 电视机顶盒
- 电子销售点设备
