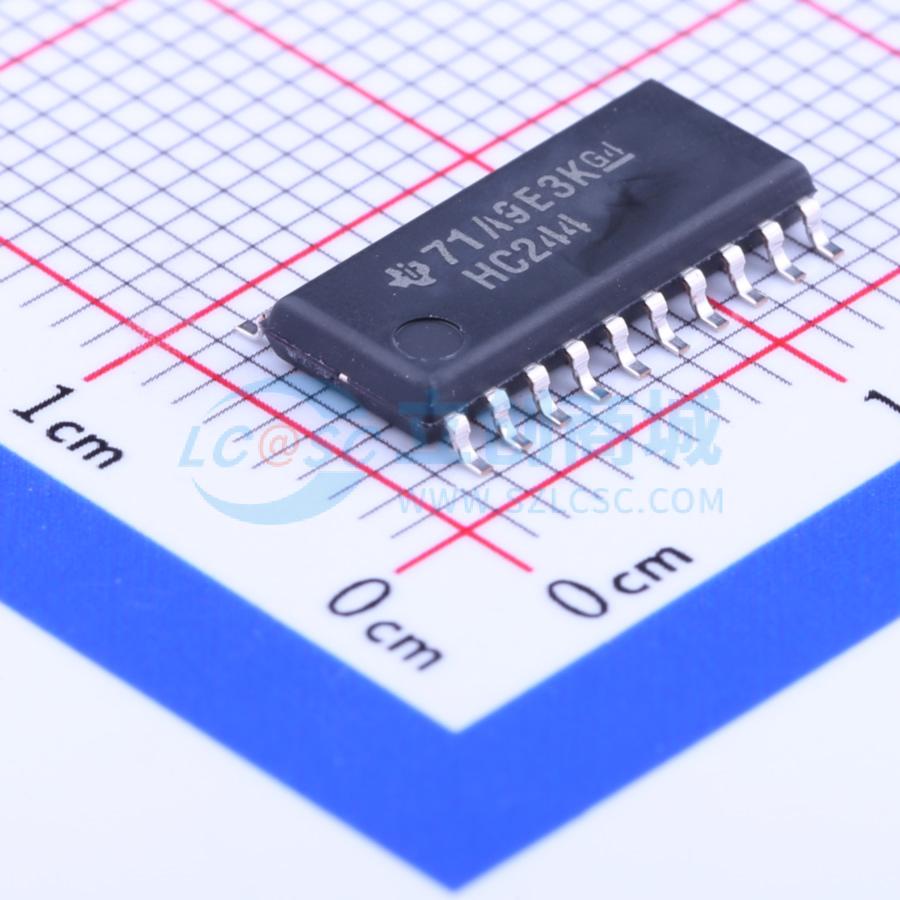

SN74HC244NSR

八进制缓冲器和线路驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC244 具有三态输出的 8 通道、2V 至 6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74HC244NSR
商品编号: C10094
商品封装: SOIC-20-208mil
包装方式: 编带
商品毛重: 0.491克(g)

商品参数

商品概述

八缓冲器与线路驱动器专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与集成密度。HC244器件分为两组带独立输出使能输入的4位缓冲器/驱动器；当输出使能为低电平时，器件将同相数据从A输入传输至Y输出；当输出使能为高电平时，输出处于高阻态。可用型号包括SN54HC244、SN74HC244，可用封装包括J、W、DB、DW、N、NS、PW、FK。

商品特性

宽工作电压范围：2V~6V
大电流输出，最高可驱动15个LSTTL负载
三态输出可驱动总线线路或缓冲存储器地址寄存器
功耗低，最大电源电流Icc为80μA
典型传播延迟tpd为11ns
5V电压下输出驱动电流为±6mA
最大输入电流为1μA
最大额定值：电源电压范围-0.5V~7V，输入钳位电流±20mA，输出钳位电流±20mA，连续输出电流±35mA，VCC或GND连续电流±70mA，存储温度范围-65℃~150℃
不同封装热阻抗：DB封装70℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W，PW封装83℃/W
所有未使用输入必须接VCC或GND，以保证器件正常工作

应用领域

存储器地址驱动
时钟驱动
面向总线的收发器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~6V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	系列	74HC
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	20ns@6V,50pF
	功能特性	输出使能
