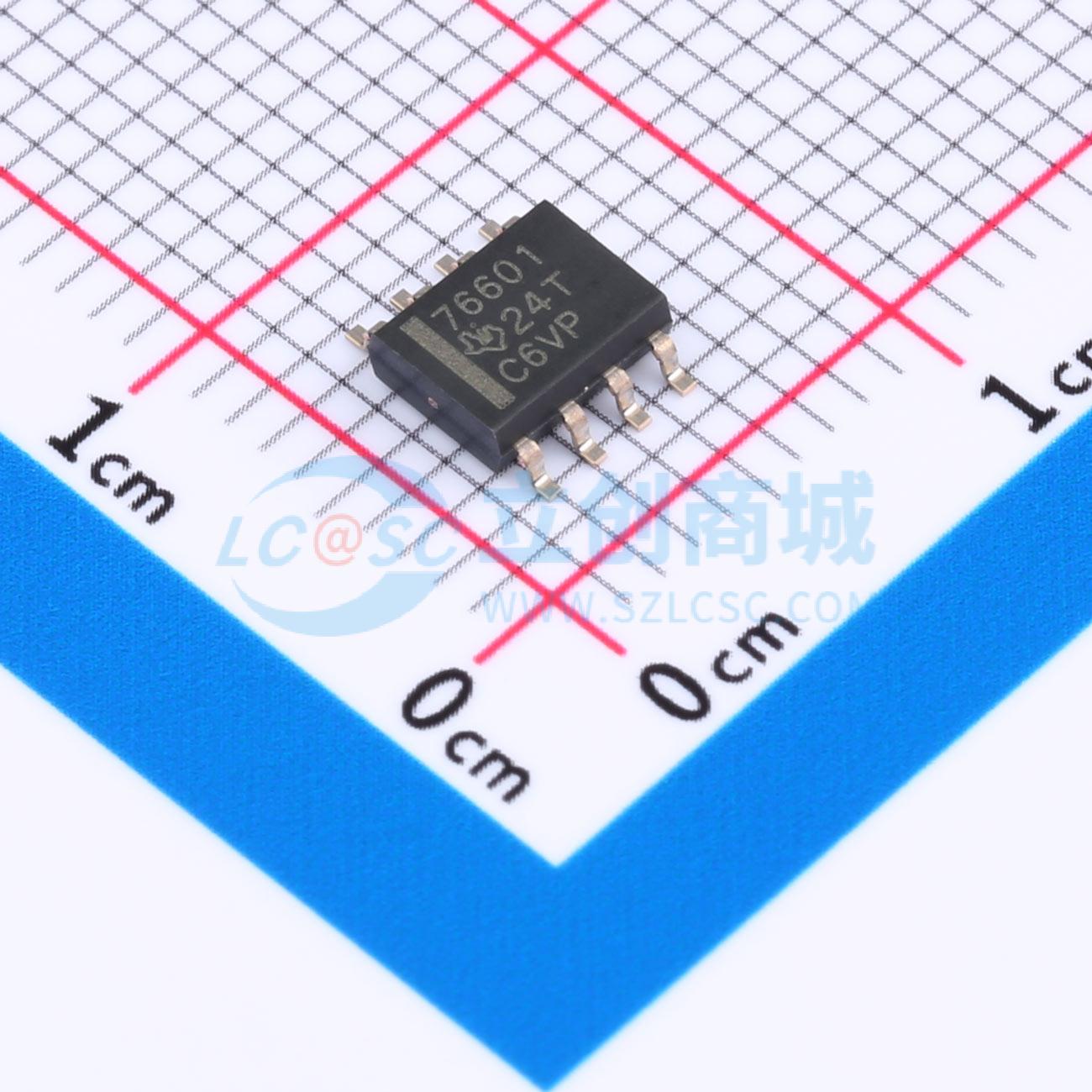

温馨提醒：图片仅供参考，商品以实物为准
TPS76601DR
250mA 10V
- 描述
- TPS766 低静态电流、250mA 低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS76601DR
- 商品编号
- C10109
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 10V | |
| 输出电压 | 1.25V~5.5V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | 63dB | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 35uA | |
| 噪声 | 200uVrms | |
| 功能特性 | 使能控制；热关断；工作状态指示；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPS766是一款低压降线性稳压器，分为旧芯片和新芯片两个版本，可提供固定输出和可调输出类型，最高支持250mA输出电流。
商品特性
- 输入电压范围：旧芯片为2.7V~10V，最大值13.5V；新芯片为2.5V~16V，最大值18V
- 输出电压范围：旧芯片固定输出版本为1.5V~5V，可调输出版本为1.25V~5.5V；新芯片固定输出版本为1.2V~12V，可调输出版本为0.8V~14.6V
- 最高输出电流为250mA
- 输出精度：旧芯片在整个负载和温度范围内为3%，新芯片在整个负载和温度范围内为1%
- 静态电流低：旧芯片空载典型值为35μA，新芯片空载典型值为55μA；旧芯片整个输出电流范围内静态电流恒定
- 禁用状态静态电流：旧芯片最大值为10μA，睡眠模式下典型值小于1μA；新芯片最大值为4μA，睡眠模式下典型值约为1.6μA
- 新芯片250mA输出时压降典型值高达225mV（TPS76650）
- 新芯片电源抑制比性能优异：1kHz时大于70dB，1MHz时为46dB，可衰减上游直流/直流转换器的开关频率
- 新芯片内置软启动电路，典型软启动时间为750μs，可减小启动浪涌电流，降低输入电容需求
- 内置过流限制和热保护功能
- 新芯片搭配2.2μF或更高容量的电容器即可保持稳定工作
- 带有开漏电源正常输出，为高电平有效，可实现上电复位或低电池电量指示
- 支持睡眠模式，向EN引脚施加TTL高电平信号可关闭稳压器
- 采用8引脚4.9mm×6mm SOIC(D)封装
应用领域
- 家用空调
- 车身电子装置和照明
- HVAC系统
- 洗衣机和烘干机
- 为碳化硅栅极驱动器、麦克风提供偏置电压
- 为微控制器、处理器供电
- 变压器次级绕组、稳压电源轨供电场景
- 作为后置稳压器对上游直流/直流转换器输出进行滤波
