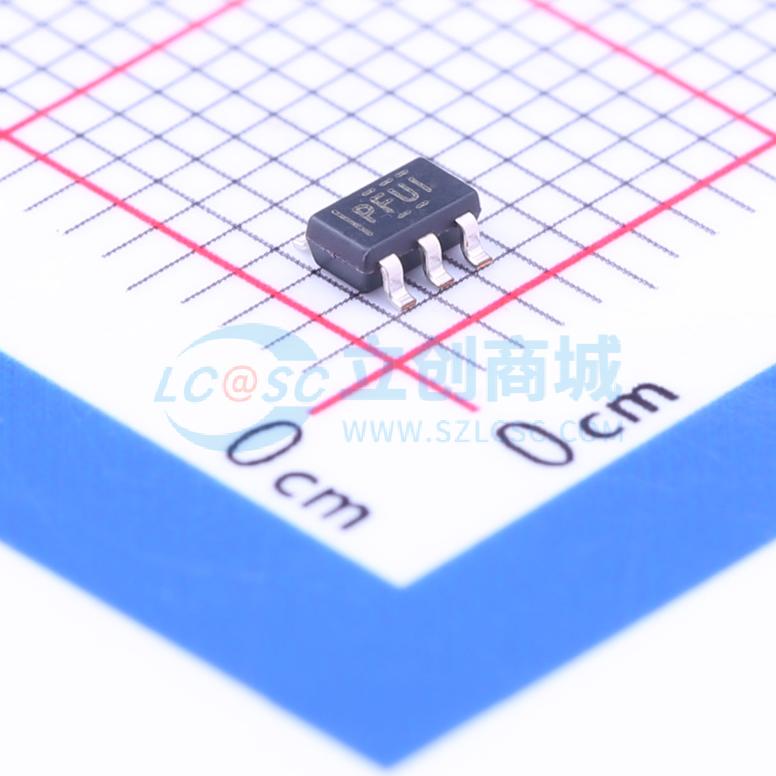

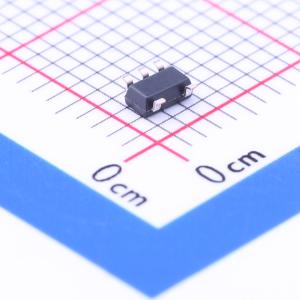

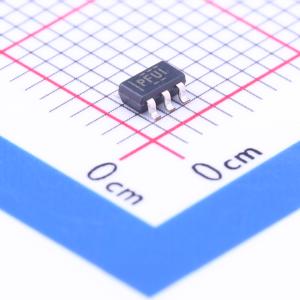

温馨提醒：图片仅供参考，商品以实物为准
TPS76201DBVR
具有使能功能的 100mA、10V、低 IQ、可调节低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS76201 100mA SOT23 LDO，具有 0.7V 至 5.5V 的可调节输出、低静态电流 LDO
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS76201DBVR
- 商品编号
- C13997
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 10V | |
| 输出电压 | 700mV~5.5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 23uA | |
| 噪声 | 60uVrms | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS76201低压差（LDO）稳压器具有低至0.7 V的可调输出电压。它是低于1.2 V的DSP核心电压电源的理想稳压器，同样适用于其他低压处理器和控制器的类似应用。SOT - 23封装以及该稳压器超低功耗运行带来的高效率，使TPS76201在手持和便携式电池应用中特别有用。与传统的LDO稳压器相比，该稳压器具有低压差电压和超低静态电流的特点。TPS76201采用5引脚小外形集成电路SOT - 23封装，非常适合微功耗操作以及电路板空间有限的场合。 新的电路设计和工艺创新相结合，使得通常使用的PNP传输晶体管被PMOS传输元件所取代。由于PMOS传输元件是电压驱动器件，其静态电流超低（最大30 μA），并且在整个输出负载电流范围（10 μA至100 mA）内保持稳定。该稳压器旨在用于笔记本电脑和手机等便携式系统，其超低功耗运行可显著延长系统电池的使用寿命。 TPS76201还具有逻辑使能睡眠模式，可关闭稳压器，在TJ = 25°C时，典型静态电流可降至1 μA。TPS76201提供可调版本（可在0.7 V至5.5 V范围内编程）。
应用领域
- 电池供电设备
- 低于1.2 V的DSP核心电压电源
