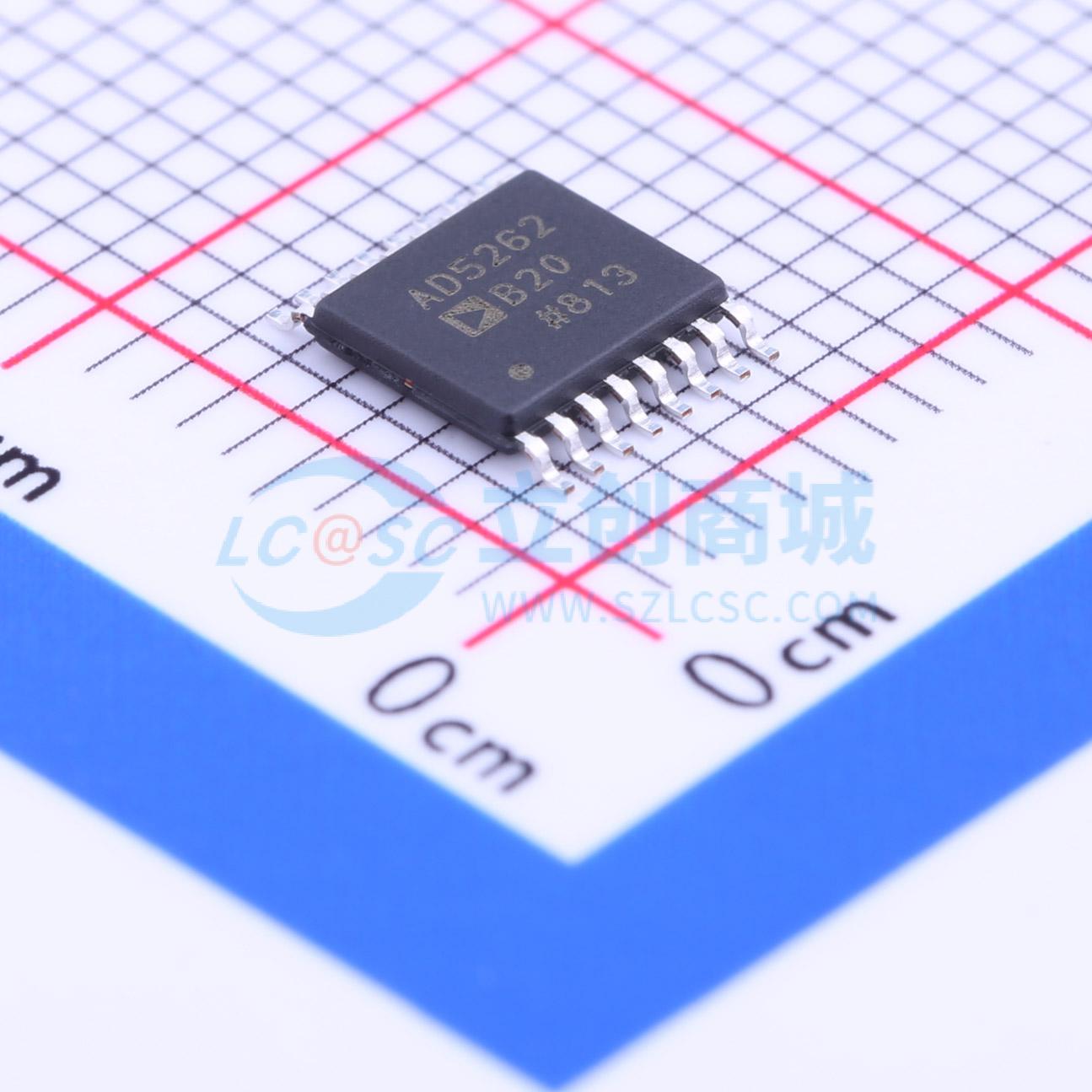

AD5262BRUZ20

AD5260/AD5262分别是单通道或双通道、256位、数字控制可变电阻(VR)器件，可实现与机械电位计或可变电阻相同的电子调整功能。AD5260/AD5262的各通道均内置一个带游标触点的固定电阻，该游标触点在载入SPI兼容串行输入寄存器的数字码所确定的点位分接该固定电阻值。游标与固定电阻任一端点之间的电阻值，随传输至VR锁存器中的数字码呈线性变化。在A端子与游标或B端子与游标之间，可变电阻提供一个完全可编程电阻值。A端至B端电阻是固定值(20 kΩ、50 kΩ或200 kΩ)，其标称温度系数为35 ppm/°C。这些器件可以采用最高15 V或±5 V的电源供电。 每个VR均有各自的VR锁存器，用来保存其编程电阻值。这些VR锁存器由一个内部串行转并行移位寄存器更新，该移位寄存器从一个标准三线式串行输入数字接口加载数据。AD5260包含一个8位串行寄存器，AD5262则包含一个9位串行寄存器。各位在CLK引脚的正边沿输入寄存器。在CS选通的正边沿期间，AD5262地址位决定哪一个VR锁存器载入数据字的后8位。利用串行寄存器相对端的串行数据输出引脚，就可以简单的菊花链形式将多个VR连接，而无需额外的外部解码逻辑。可选复位引脚(PR)通过将0x80载入VR锁存器来迫使游标移到中间电平位置。 AD5260/AD5262提供薄型表面贴装、14引脚TSSOP和16引脚TSSOP两种封装。所有器件的保证工作温度范围均为−40°C至 +85°C扩展工业温度范围。

• 256位
• AD5260：单通道
• AD5262：双通道(可独立编程)
• 电位计的替代产品20 kΩ、50 kΩ、200 kΩ
• 低温度系数：35 ppm/°C
• 4线式SPI兼容型串行数据输入
• 5 V至15 V单电源或±5.5 V双电源供电
• 上电预设为中间电平

• 机械电位计的替代产品
• 仪器仪表：增益、失调电压调整
• 立体声通道音量控制
• 可编程电压至电流转换
• 可编程滤波器、延迟、时间常数
• 线路阻抗匹配
• 低分辨率DAC的替代产品
