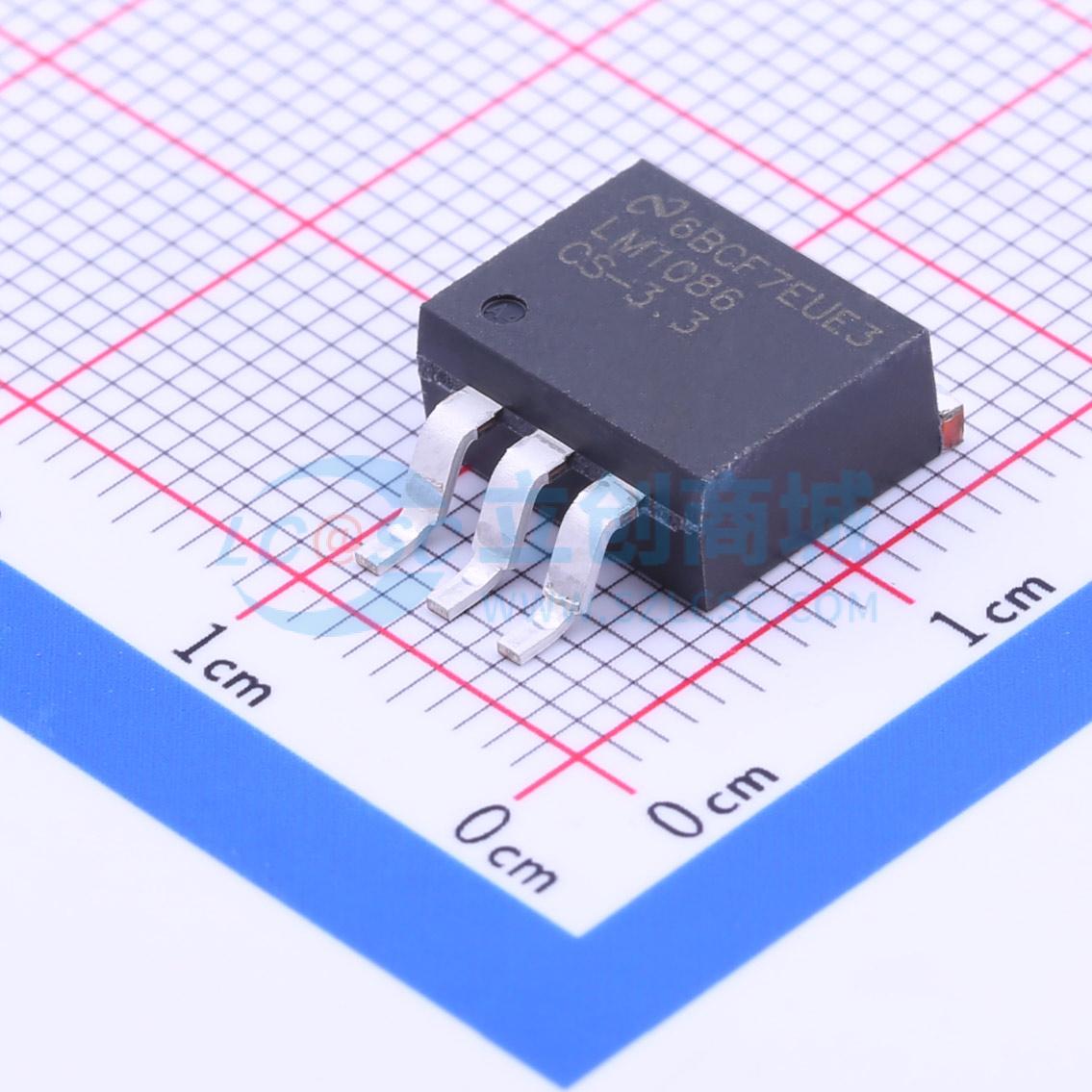

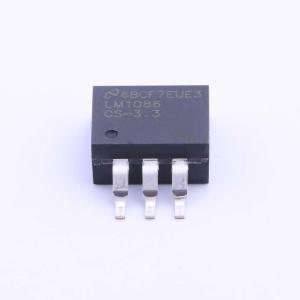

LM1086CS-3.3/NOPB

1.5A、29V 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM1086 1.5A、29V 线性稳压器
品牌名称: TI(德州仪器)
商品型号: LM1086CS-3.3/NOPB
商品编号: C14089
商品封装: TO-263-3
包装方式: 管装
商品毛重: 1.944克(g)

商品参数

商品概述

LM1086是一系列低压差正电压稳压器，在1.5A负载电流下的最大压差为1.5V。它的引脚排列与国半（National Semiconductor）的行业标准LM317相同。 LM1086有可调版本，只需两个外部电阻即可设置输出电压。它还有六种固定电压版本：1.8V、2.5V、2.85V、3.3V、3.45V和5.0V。固定电压版本集成了调节电阻。 LM1086电路包括一个齐纳微调带隙基准、限流和热关断功能。LM1086系列采用TO - 220、TO - 263和LLP封装。5A版本请参考LM1084，3A版本请参考LM1085。

商品特性

提供1.8V、2.5V、2.85V、3.3V、3.45V、5V和可调版本
限流和热保护
输出电流1.5A
线性调整率0.015%（典型值）
负载调整率0.1%（典型值）

应用领域

SCSI - 2有源终端器
高效线性稳压器
电池充电器
开关电源后置稳压
恒流稳压器
微处理器电源

优惠活动

9.9折

购买数量

(45个/管，最小起订量 1 个)

个

起订量：1 个45个/管

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	18V
	输出电压	3.3V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	72dB@(1kHz)

	属性	参数值
	压差	1.5V
	静态电流(Iq)	5mA
	特性	过热保护；过流保护
	工作温度	0℃~+125℃
	输出极性	正极
	输出通道数	1
