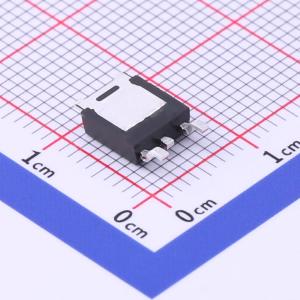

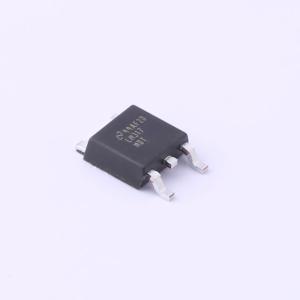

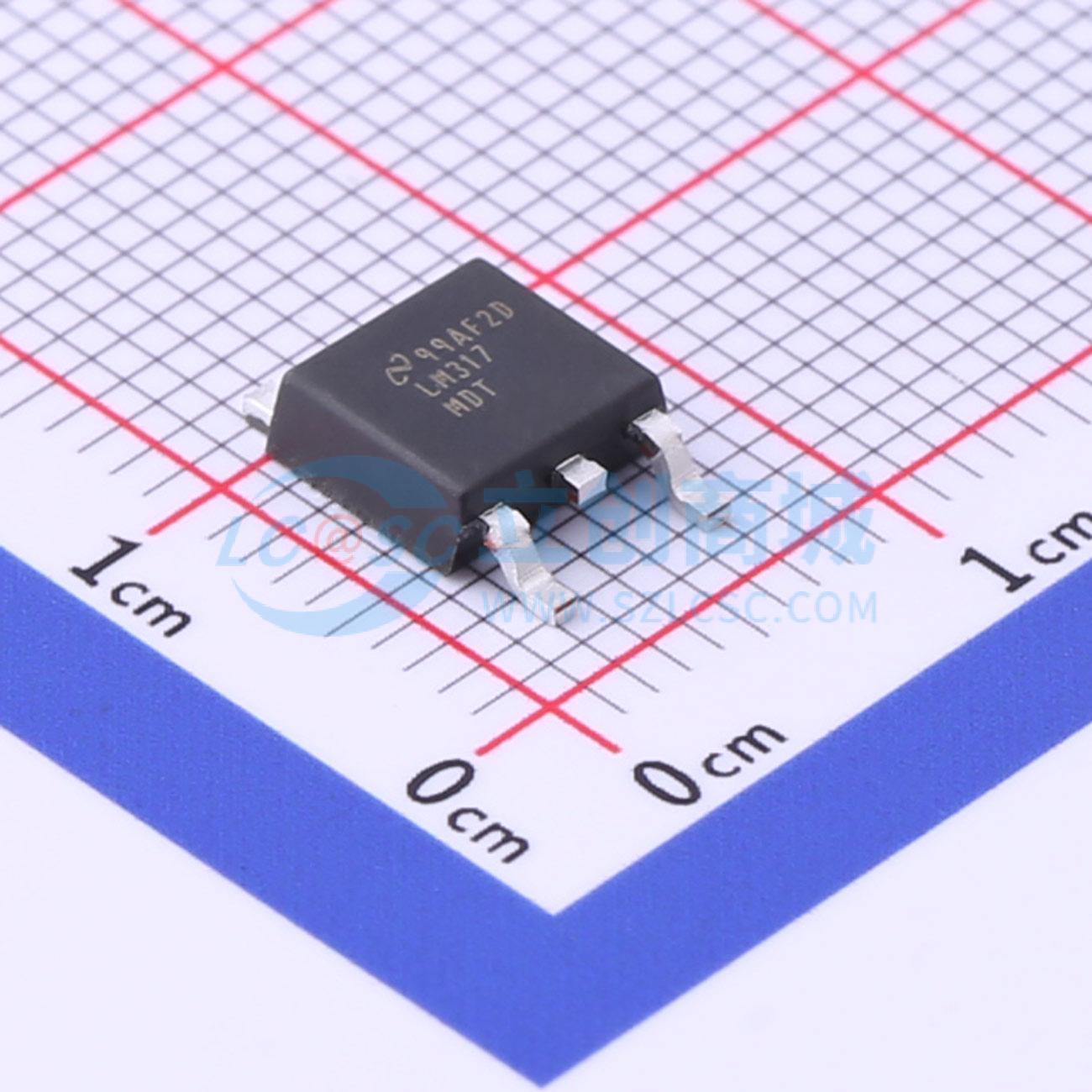

LM317MDTX/NOPB

LM117系列可调三端正电压稳压器能够在1.2V至37V的输出范围内提供超过1.5A的电流。它们使用极其简便，仅需两个外部电阻即可设置输出电压。此外，其线性和负载调节性能均优于标准固定稳压器。而且，LM117采用标准晶体管封装，易于安装和操作。 除了比固定稳压器具有更高的性能外，LM117系列还提供了只有集成电路才具备的全面过载保护功能。芯片上集成了电流限制、热过载保护和安全区保护。即使调节端断开连接，所有过载保护电路仍能完全正常工作。 通常情况下，除非该器件距离输入滤波电容超过6英寸，此时需要一个输入旁路电容，否则无需使用电容。可添加一个可选的输出电容以改善瞬态响应。调节端可以进行旁路处理，以实现标准三端稳压器难以达到的高纹波抑制比。 除了替代固定稳压器外，LM117还适用于各种其他应用。由于该稳压器是“悬浮”的，且仅检测输入 - 输出压差，因此只要不超过最大输入 - 输出压差，即避免输出短路，就可以对数百伏的电源进行稳压。 此外，它还可以构成特别简单的可调开关稳压器、可编程输出稳压器，或者通过在调节引脚和输出之间连接一个固定电阻，LM117可作为精密电流稳压器使用。通过将调节端接地，可实现具有电子关断功能的电源，此时输出被设定为1.2V，大多数负载的电流消耗很小。

• 保证1%的输出电压容差（LM317A）
• 保证最大0.01%/%的线性调节率（LM317A）
• 保证最大0.3%的负载调节率（LM117）
• 保证1.5A的输出电流
• 可调输出低至1.2V
• 电流限制随温度恒定
• 经过P+产品增强测试
• 80dB纹波抑制
• 输出具有短路保护
