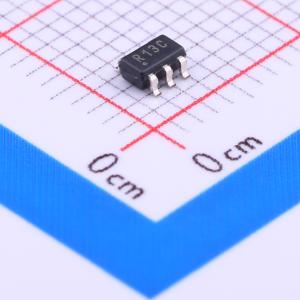

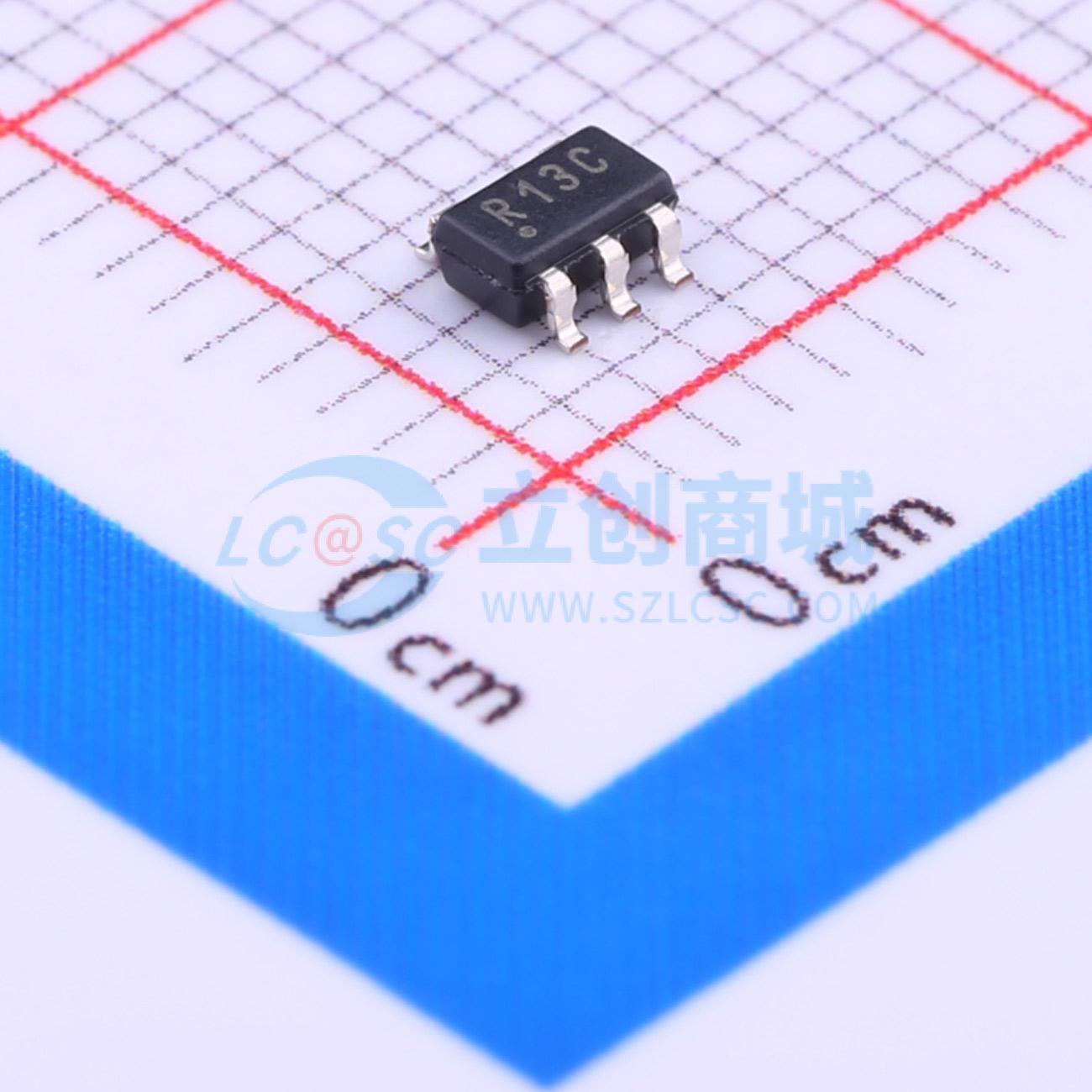

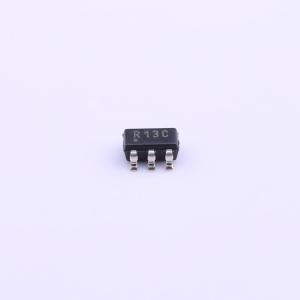

温馨提醒：图片仅供参考，商品以实物为准

REG113NA-3.3

3.3V 400mA 10V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款低噪声、低接地引脚电流的低压差线性稳压器。其新的 DMOS 拓扑结构相比之前的设计有显著改进，包括低压差电压（满载时典型值仅 250mV）和更好的瞬态性能。此外，与传统的低压差稳压器不同，它不需要输出电容来保持稳定性，传统稳压器难以补偿，需要大于 1μF 的昂贵低 ESR 电容。典型接地引脚电流仅为 850μA（输出电流为 400mA 时），禁用时降至 10nA
品牌名称: TI(德州仪器)
商品型号: REG113NA-3.3
商品编号: C19298
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	410mV@(400mA)
	功能特性	使能控制；过流保护；短路保护；噪声旁路端子；热关断
	输出类型	固定
	输出通道数	1

商品概述

REG113是一系列低噪声、低接地引脚电流的低压差线性稳压器。其新型DMOS拓扑结构相比早期设计有显著改进，包括低压差电压（满负载时典型值仅为250mV）和更优异的瞬态性能。此外，该器件稳定工作不需要输出电容，这一点不同于传统低压差稳压器，传统稳压器难以补偿，且需要大于1µF的昂贵低ESR电容。典型接地引脚电流仅为850µA（输出电流400mA时），禁用时下降至10nA。和采用PNP传输器件的稳压器不同，静态电流在负载变化和压差条件下都保持相对恒定。REG113具有极低的输出噪声（当输出电压为3.3V、降噪电容CNR为0.01µF时，典型值为28µVrms），因此适合用于便携式通信设备。精度在温度、线路、负载变化范围内均可保持，关键参数在–40℃至+85℃的指定温度范围内经过测试。REG113具备完善的保护:内部电路提供限流功能保护负载不受损坏，热保护电路可防止芯片因温度过高损坏。REG113提供SOT23-5和MSOP-8封装。

商品特性

无电容DMOS拓扑结构
400mA负载下典型压差为250mV
稳定工作不需要输出电容
典型峰值电流可达500mA
快速瞬态响应
输出噪声典型值28µVrms
输出精度最大误差±1.5%
高效率:400mA输出电流时接地电流为850µA，禁用状态下接地电流为0.01µA
提供2.5V、2.85V、3.0V、3.3V、5.0V输出版本
可根据需求提供其他输出电压
折返式电流限制
热保护
提供小型表面贴装封装:SOT23-5和MSOP-8

应用领域

便携式通信设备
电池供电设备
个人数字助理
调制解调器
条形码扫描器
备用电源

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	10V
	输出电压	3.3V
	输出电流	400mA
