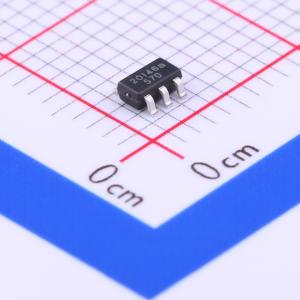

OB2520MP

OB2520是一款高性能离线PSR控制器，适用于低功率AC/DC充电器和适配器应用。它采用原边感应和调节方式，因此可以省去光耦和TL431。该芯片集成了专有恒压（CV）和恒流（CC）控制功能。 在CC控制中，可通过CS引脚处的检测电阻Rs从外部调整电流和输出功率设置。在CV控制中，采用PFM操作以实现高性能和高效率。此外，内置的线缆压降补偿功能可实现良好的负载调整率。该芯片的工作电流极低（典型值为300μA），可实现低于30mW的待机功率，以满足严格的待机功率标准。 OB2520提供全面的保护功能，并具备自动恢复特性，包括逐周期电流限制、VDD过压保护、反馈环路开路保护、短路保护、内置前沿消隐、VDD欠压锁定（UVLO）等。OB2520采用SOT23 - 6封装。 OB2520是一款高性价比的PSR控制器，针对包括电池充电器在内的离线低功率AC/DC应用进行了优化。它采用原边感应和调节方式，因此无需光耦和TL431。内置的专有CV和CC控制可实现高精度的CC/CV控制，满足大多数充电器应用的要求。 OB2520的工作电流低至300μA。凭借低工作电流，可实现良好的效率和极低的待机功率（低于30mW）。 OB2520旨在实现良好的CC/CV控制特性。在充电器应用中，放电后的电池在曲线的CC段开始充电，直到接近充满，然后平稳切换到曲线的CV段运行。CC段提供输出电流限制。在CV运行时，通过原边控制调节输出电压。在CC运行模式下，无论输出电压如何下降，OB2520都会将输出电流调节为恒定值。

• 在通用交流输入下，恒压调节精度为±5%
• 在通用交流输入下，高精度恒流调节
• 无需TL431和光耦的原边感应和调节
• 可编程CV和CC调节
• 内置原边绕组电感补偿
• 可编程线缆压降补偿
• 驱动BJT开关
• 超低启动电流（典型值1μA）
• VDD过压保护
• 内置反馈环路开路保护
• 内置短路保护
• 内置前沿消隐（LEB）
• 逐周期电流限制
• 带迟滞的VDD欠压锁定（UVLO）

• 手机充电器
• 数码相机充电器
• 小功率适配器
• 电脑、电视等的辅助电源
• 线性稳压器/RCC替代方案
