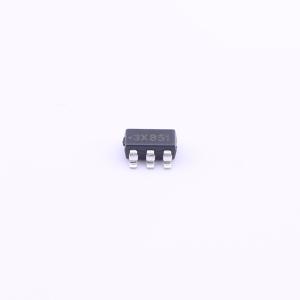

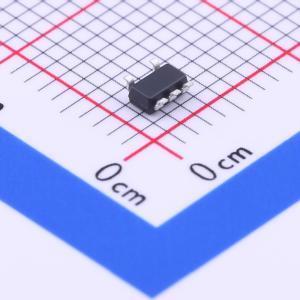

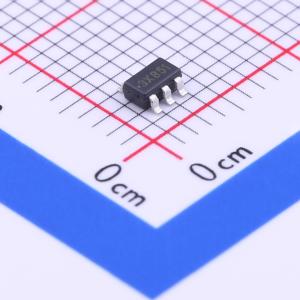

XC6221B122MR

XC6221系列是一款高精度、低噪声、高速、低压差CMOS稳压器，具有高纹波抑制能力。该系列包含基准电压源、误差放大器、电流限制器和相位补偿电路。通过输入低电平信号，CE功能可使整个电路进入待机状态。对于XC6221B/D待机模式，输出电容（Cₗ）上的电荷将通过内部自动放电开关放电，从而使VOUT引脚迅速恢复到Vₛₛ电平。输出稳定电容（Cₗ）也兼容低ESR陶瓷电容。 使用工厂设置的激光微调技术，输出电压可在0.80V~5.00V范围内以0.05V为增量进行选择。 电流限制器的折返电路还可作为输出引脚的短路保护和输出电流限制器。该系列仅消耗25μA的低功耗，实现了快速响应。此外，该系列具有低压差电压特性，在Iₒᵤₜ = 100mA、Vₒᵤₜ = 3.0V时为80mV。 采用小型USP - 4和超小型USPN - 4封装，可设计出占用空间小的电路。

• 最大输出电流：200mA < 最高可达250mA（典型值）
• 压差电压：在Iₒᵤₜ = 100mA、Vₒᵤₜ = 3.0V时为80mV
• 工作电压范围：1.6V~6.0V
• 输出电压范围：0.80V~5.00V（以0.05V为增量）
• 精度：
  • ±2%（Vₒᵤₜ ≥ 1.50V）（标准）
  • ±30mV（Vₒᵤₜ ≤ 1.45V）（标准）
  • +1%（Vₒᵤₜ ≥ 2.00V）（高精度）
  • ±20mV（Vₒᵤₜ ≤ 1.95V）（高精度）
• 低功耗：25μA（典型值）
• 待机电流：小于0.1μA
• 高纹波抑制比：在1kHz时为70dB
• CE功能：CE高电平有效
• 待机电流低于0.1μA
• Cₗ高速自动放电（XC6221B/D）
• CE引脚内部下拉（XC6221C/D）
• 低ESR电容：1.0μF陶瓷电容
• 低输出噪声
• 工作环境温度：-40°C至+85°C
• 封装：USP - 4、SOT - 25、SSOT - 24、USPN - 4
• 环保：符合欧盟RoHS标准，无铅

• 手机
• 无绳电话
• 无线通信设备
• 便携式游戏机
• 相机、录像机
• 便携式AV设备
• 个人数字助理
