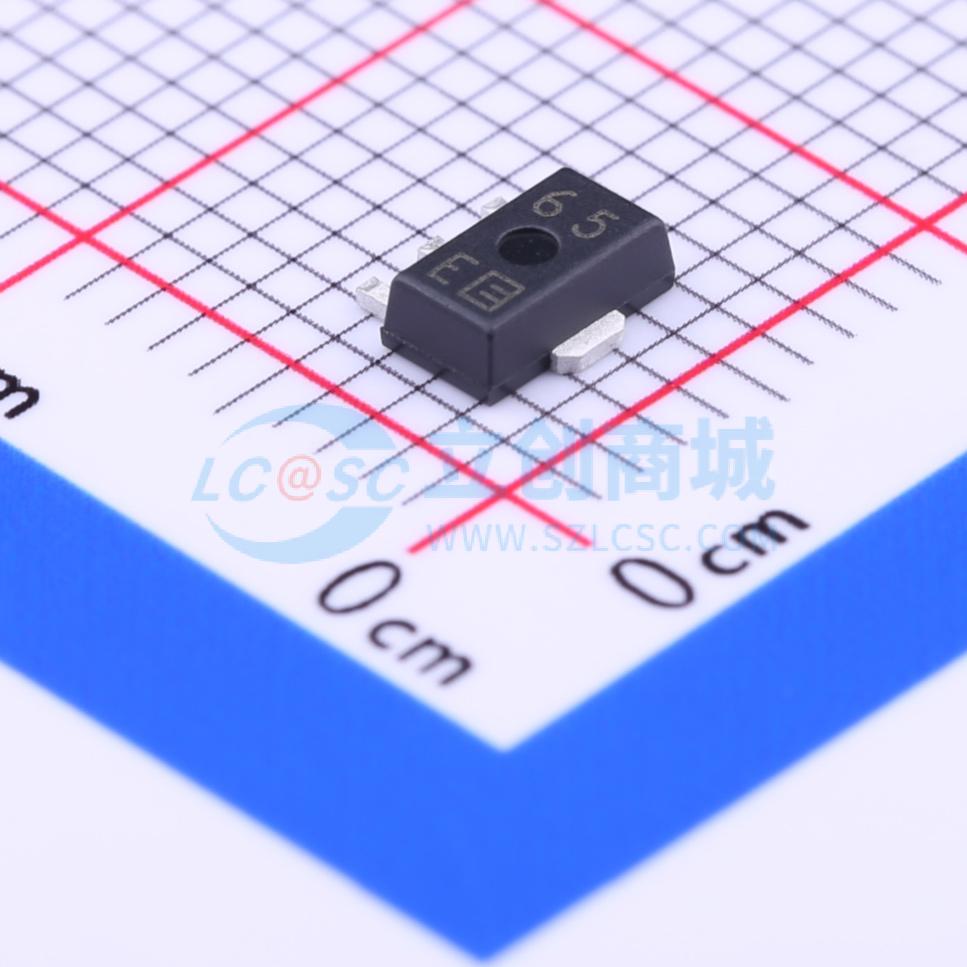

XC6206P152PR

输入7V 输出1.5V 60mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.5VLDO低ESR电容
品牌名称: TOREX(特瑞仕)
商品型号: XC6206P152PR
商品编号: C21421
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.1克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

XC6206系列是采用CMOS和激光微调技术制造的高精度、低功耗、高电压正电压稳压器。该系列能够以极低的压差提供大电流。XC6206由限流电路、驱动晶体管、精密参考电压和误差校正电路组成。该系列与低ESR陶瓷电容器兼容。限流器的折返电路还可作为输出限流器和输出引脚的短路保护。输出电压可通过激光微调技术进行内部设置。可在1.2V至5.0V范围内以0.1V为增量进行选择。提供SOT - 23、SOT - 89、TO - 92和USP - 6B封装。

商品特性

CMOS
最大输出电流：250mA（5.0V型号）
压差：100mA时为250mV（3.0V型号）
最大工作电压：6.0V
输出电压范围：1.2V ~ 5.0V（以0.1V为增量）
高精度：固定电压精度±2%（输出电压<1.5V时为+30mV）（输出电压>2.0V时为+1%）
低功耗：1.0μA（典型值）
工作温度范围：-40℃ ~ 85℃
低ESR电容器：与陶瓷电容器兼容
超小封装：SOT - 23（250mW）、SOT - 89（500mW）、TO - 92（300mW）、USP - 6B（100mW）

应用领域

电池供电设备
参考电压源
相机、摄像机
便携式AV系统
手机
便携式游戏设备
无绳电话、无线通信设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	1.5V
	输出电流	250mA
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	860mV@(60mA)
	静态电流(Iq)	1uA
	特性	短路保护；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
