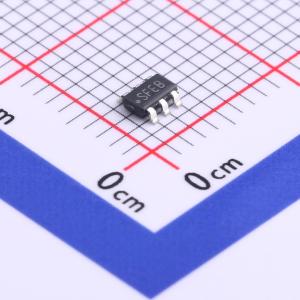

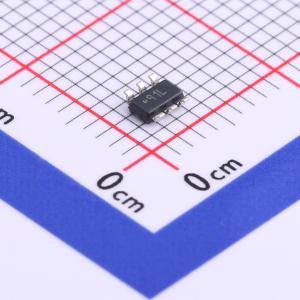

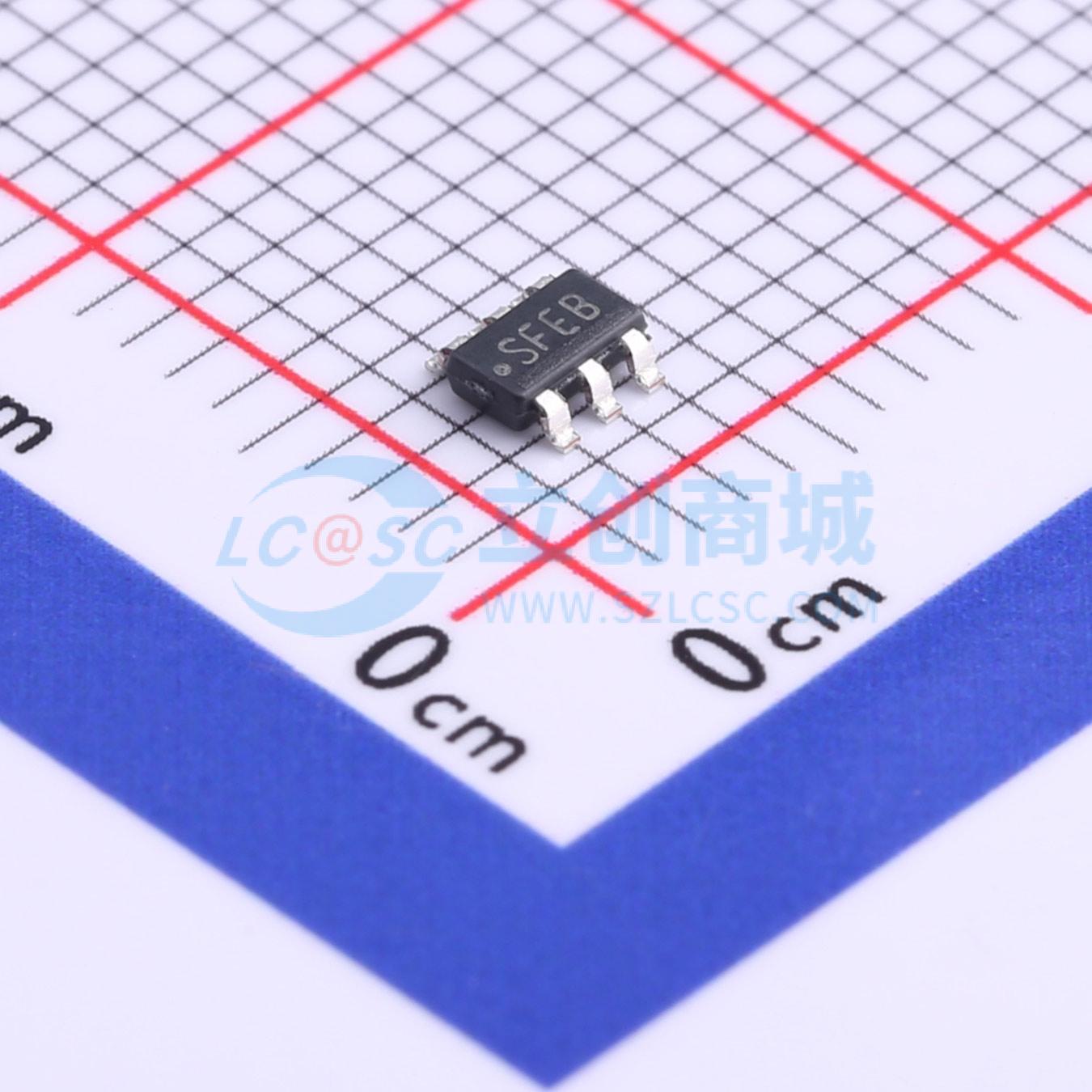

温馨提醒：图片仅供参考，商品以实物为准

LM2734YMK/NOPB

LM2734 薄型SOT 1A负载降压DC-DC稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2734是一款单片高频PWM降压DC/DC转换器,采用6引脚薄型SOT封装。它在最小的PCB面积内提供了所有主动功能,可实现快速瞬态响应和精确调节。该器件支持3.0V到20V的输入电压范围,0.8V到18V的输出电压范围,最大输出电流为1A。开关频率为550kHz（LM2734Y）或1.6MHz（LM2734X）。内置300mΩ NMOS开关,关断电流仅为30nA。内部软启动电路、电流模式PWM操作、热关断和输出过压保护等特性使其性能优越。
品牌名称: TI(德州仪器)
商品型号: LM2734YMK/NOPB
商品编号: C21450
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

LM2734稳压器是一款采用6引脚薄型SOT封装的单片、高频、PWM降压型DC/DC转换器。它具备所有有源功能，可在尽可能小的PCB面积内实现本地DC/DC转换，具有快速瞬态响应和精确稳压功能。借助最少的外部元件和通过WEBENCH®提供的在线设计支持，LM2734易于使用。采用先进的0.5μm BiCMOS技术的内部300mΩ NMOS开关能够驱动1A负载，从而实现了最佳的功率密度。世界级的控制电路可实现低至13ns的导通时间，因此在整个3V至20V输入工作范围内，支持极高频率转换，最低输出电压可达0.8V。开关频率在内部设定为550kHz（LM2734Y）或1.6MHz（LM2734X），允许使用极小的表面贴装电感器和片式电容器。即使工作频率非常高，也很容易实现高达90%的效率。该器件具备外部关断功能，待机电流超低，仅为30nA。LM2734采用电流模式控制和内部补偿，可在广泛的工作条件下实现高性能稳压。其他特性包括用于降低浪涌电流的内部软启动电路、逐脉冲电流限制、热关断和输出过压保护。

商品特性

薄型SOT-6封装
3.0V至20V输入电压范围，0.8V至18V输出电压范围
1A输出电流
550kHz（LM2734Y）和1.6MHz（LM2734X）开关频率
300mΩ NMOS开关
30nA关断电流
0.8V、2%内部电压基准
内部软启动
电流模式、PWM工作模式
WEBENCH在线设计工具
热关断
LM2734XQ/LM2734YQ符合AEC-Q100 1级标准，采用汽车级工艺流程制造

应用领域

本地负载点稳压
硬盘驱动器的核心电源
机顶盒
电池供电设备
USB供电设备
DSL调制解调器
笔记本电脑
汽车应用

优惠活动

8.2折起

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~20V
	输出电压	800mV~18V
	输出电流	1A
	开关频率	550kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.5mA
	开关管(内置/外置)	内置
	输出类型	可调
