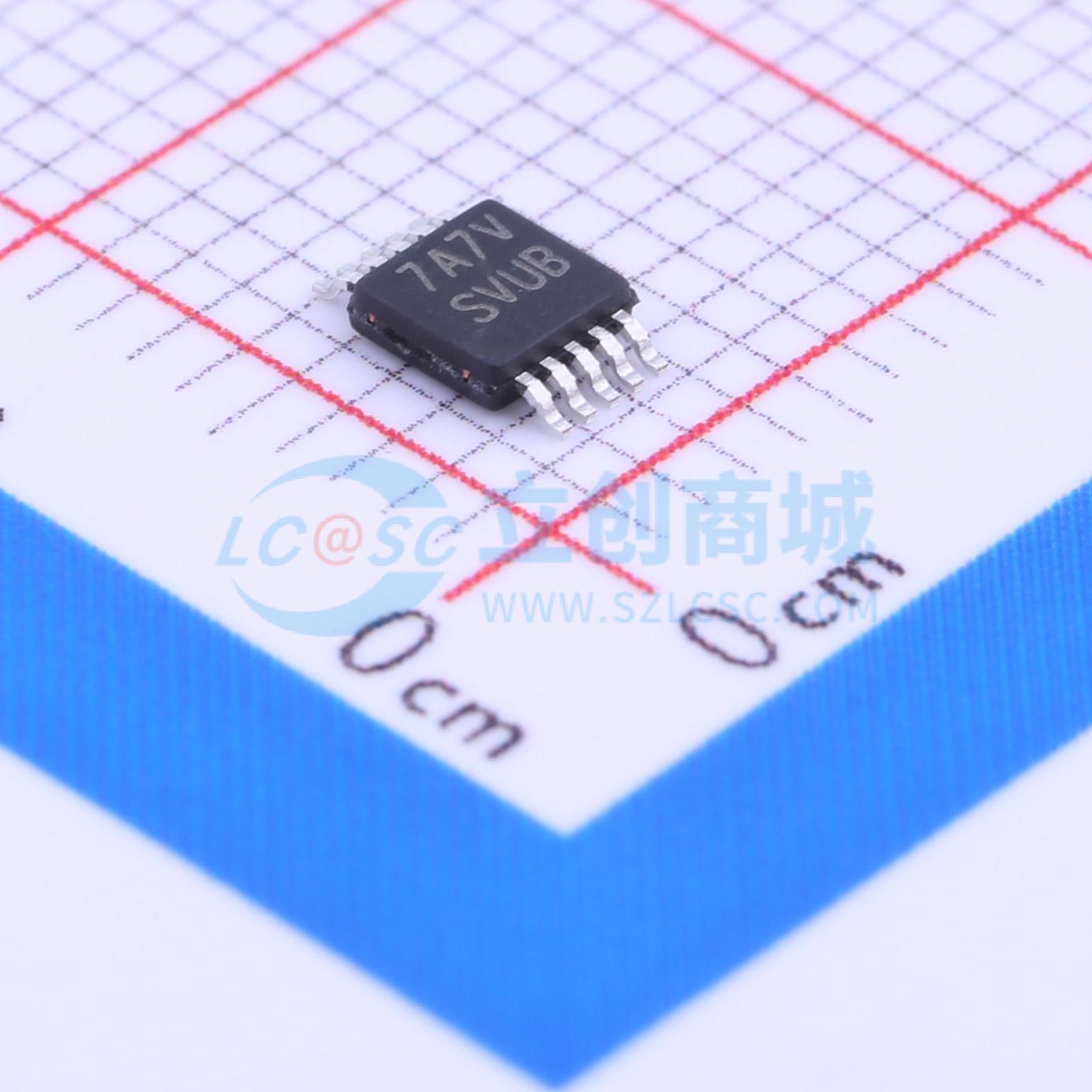

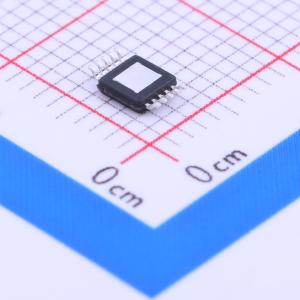

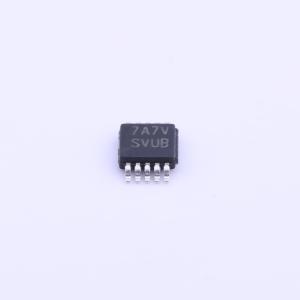

温馨提醒：图片仅供参考，商品以实物为准
LM25011MYX/NOPB
42V 2A 恒定导通时间开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM25011是一款42V 2A恒定导通时间开关稳压器,具有可调电流限制,适用于高效降压电源转换。其特点包括高精度反馈参考、热关断保护、低输出纹波、VIN欠压锁定、可调软启动时间和最大占空比限制。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM25011MYX/NOPB
- 商品编号
- C24967
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~42V | |
| 输出电压 | 2.51V~40V | |
| 输出电流 | 2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM25011恒定导通时间降压开关调节器具备所有必要的功能，以实现低成本、高效的降压偏置调节器，能够提供高达2A的负载电流。此高压调节器包含一个N沟道降压开关、启动调节器、电流限制检测和内部纹波控制。恒定导通时间调节原理无需环路补偿，具有快速负载瞬态响应，并简化了电路实现。工作频率在线性和负载下保持恒定。可调谷值电流限制检测在达到电流限制时从恒压模式平滑过渡到恒流模式，而无需使用电流限制折返。PGD输出指示输出电压已上升至预期调节值的95%以内。其他特性包括：低输出纹波、VIN欠压锁定、可调软启动定时、热关断、栅极驱动预充电、栅极驱动欠压锁定以及最大占空比限制。
LM25011A的最小关断时间比LM25011更短，这允许在低输入电压下进行更高频率的操作。
商品特性
- LM25011Q 是符合 AEC-Q100 一级标准的汽车级产品（工作结温范围为 -40℃ 至 125℃）
- LM25011A 允许在高开关频率下进行低压差操作
- 输入工作电压范围：6V 至 42V
- 绝对最大输入额定值：45V
- 集成 2A N 沟道降压开关
- 可调电流限制允许使用更小的电感
- 可调输出电压，从 2.51V 开始
- VOUT 处的最小纹波电压
- 电源良好输出
- 开关频率可调至 2 MHz
- COT 拓扑特性：开关频率在负载电流和输入电压变化时几乎保持恒定
- 超快瞬态响应
- 无需环路补偿
- 使用陶瓷输出电容稳定工作
- 允许使用更小的输出电容和电流检测电阻
- 可调软启动时间
- 热关断
- 精密 2% 反馈参考
- 封装：10 引脚 VSSOP
