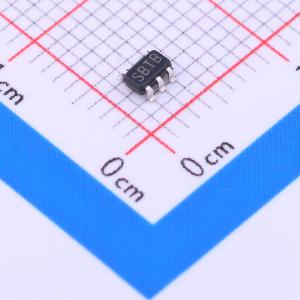

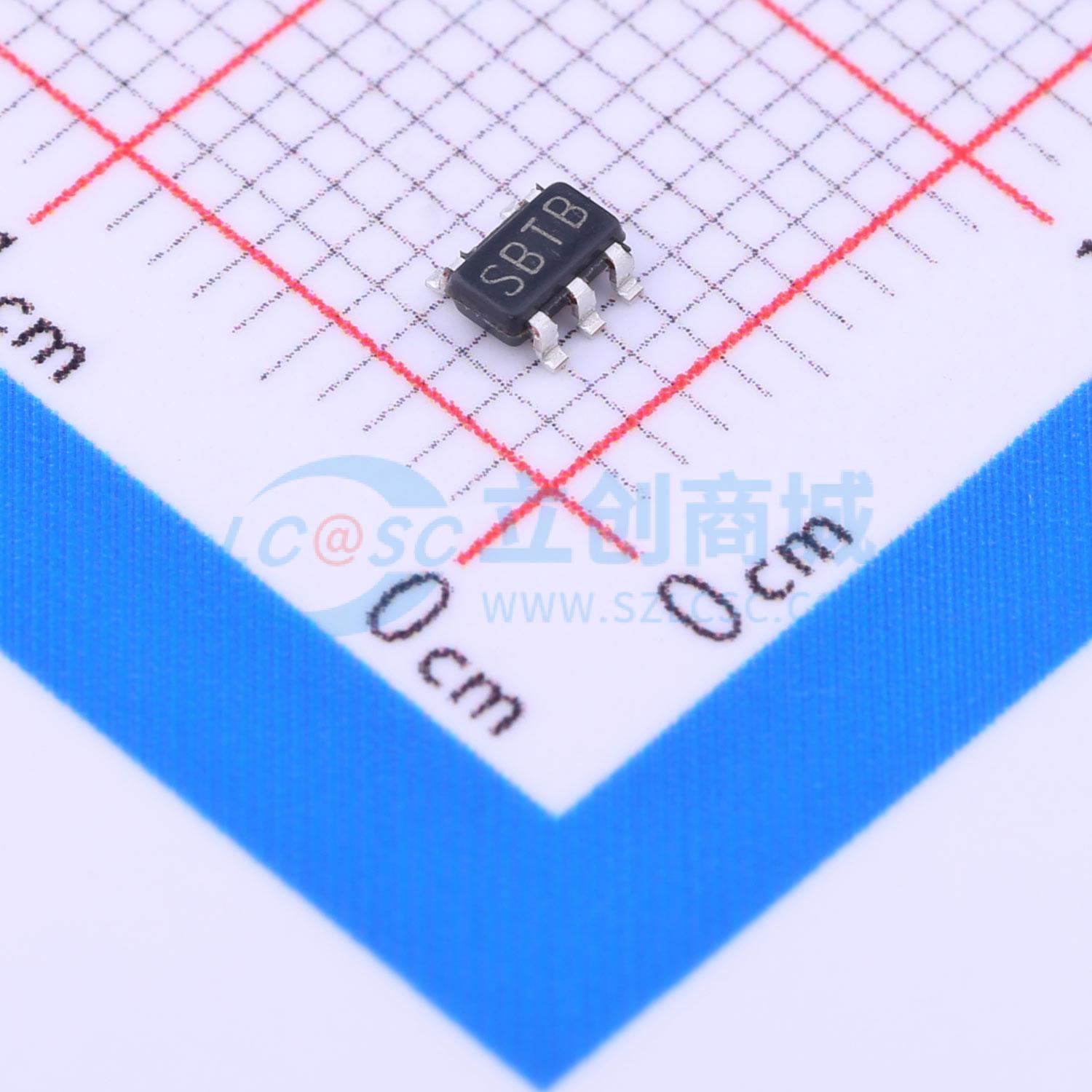

温馨提醒：图片仅供参考，商品以实物为准

LM3671MF-ADJ/NOPB

2 MHz 600mA 降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3671是一款2MHz固定开关频率的降压DC-DC转换器,适用于单节锂离子电池或3节NiMH/NiCd电池供电的超低电压电路。它提供高达600mA的负载电流,输入电压范围为2.8V至5.5V。该器件具有内部同步整流功能,可提高效率。在轻载条件下,自动切换到PFM模式以降低静态电流,从而延长电池寿命。
品牌名称: TI(德州仪器)
商品型号: LM3671MF-ADJ/NOPB
商品编号: C27332
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LM3671 下降型 DC-DC 转换器针对单节锂离子电池或三节镍氢/镍镉电池供电的超低电压电路进行了优化。它在2.8V至5.5V的输入电压范围内提供高达600mA的负载电流。有多种固定电压输出选项以及可调输出电压版本可供选择。

为具有复杂电源管理系统的移动电话和类似便携式应用提供了卓越的特性和性能。自动智能切换PWM低噪声模式和PFM低电流模式提供了改进的系统控制。在全功率运行期间，固定频率2MHz（典型值）的PWM模式驱动从约70mA到最大600mA的负载。滞回PFM模式通过将轻载和系统待机时的静态电流降低到16μA（典型值）来延长电池寿命。内部同步整流提供了高效率。在关断模式（使能引脚拉低）下，器件关闭并将电池消耗降至0.01μA（典型值）。

LM3671采用SOT23-5封装，提供含铅和无铅版本。高开关频率——2MHz（典型值）——允许使用微型表面贴装元件。仅需三个外部表面贴装元件：一个电感器和两个陶瓷电容器。

商品特性

自动PFM/PWM模式切换
提供固定输出电压和可调版本
SOT23-5封装
内部同步整流以实现高效率
内部软启动
典型关断电流0.01 μA
可使用单节锂离子电池或三节镍氢/镍镉电池供电
仅需三个小型表面贴装外部元件（一个电感，两个陶瓷电容）
电流过载和热关断保护
典型静态电流16 μA
最大负载能力600 mA

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~5.5V
	输出电压	1.1V~3.3V
	输出电流	600mA
	开关频率	2MHz
	工作温度	-25℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	16uA
	开关管(内置/外置)	内置
	输出类型	可调
