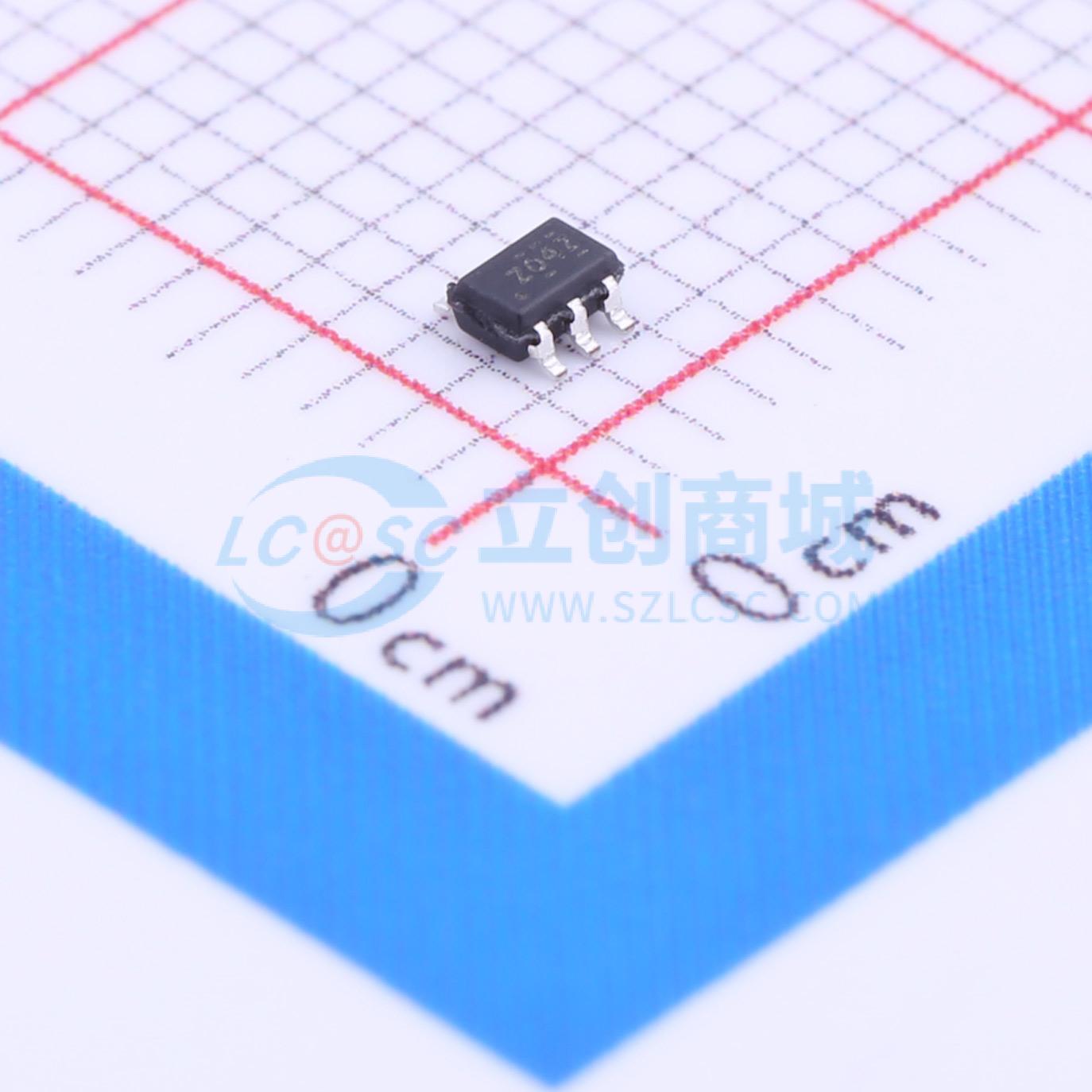

温馨提醒：图片仅供参考，商品以实物为准

NC7SZ04P5X

单路反相器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NC7SZ04 是安森美半导体的 TinyLogic 超高速系列单逆变器。该器件使用先进的 CMOS 工艺制造，可实现超高速和高输出驱动，同时可在非常宽的 VCC 运行范围内保持低静态功耗。该器件规定运行范围为 1.65 至 5.5V VCC。当 VCC 为 0V 时，输入和输出为高阻抗。输入耐压达 5.5V，而无论 VCC 运行电压任何。
品牌名称: onsemi(安森美)
商品型号: NC7SZ04P5X
商品编号: C27437
商品封装: SOT-353
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

NC7SZ04 是来自Fairchild的超高速(UHS)系列TinyLogic的一款单反相器。该器件采用先进的CMOS技术制造，以在保持低静态功耗的同时实现超高传输速度和高输出驱动能力，适用于广泛的Vcc工作范围。该器件被指定在1.65V至5.5V的Vcc工作范围内运行。当Vcc为0V时，输入和输出呈现高阻态。输入端可承受高达6V的电压，与Vcc工作电压无关。

商品特性

超高速：5V VCC 下，tPD 为 2.4ns（典型值）进入 50pF
高输出驱动：3V VCC 下 ±24mA
宽 VCC 工作范围：1.65V 至 5.5V
在 3.3V VCC 下性能与 LCX 匹配
掉电高阻态输入/输出
过压耐受输入便于 5V 到 3V 的转换
专有噪声/EMI 减少电路
超小型 MicroPak 封装
节省空间的 SOT23 和 SC70 封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交35单

	属性	参数值
	商品目录	反相器
	输入类型	-
	工作电压	1.65V~5.5V
	静态电流(Iq)	20uA
	通道数	1
	输入数	1
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA

	属性	参数值
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	输出高电平(VOH)	3.8V；2.3V
	低电平范围(VOL)	550mV；550mV
	传播延迟(tpd)	4.3ns@5V,50pF
	系列	7SZ系列
	工作温度	-40℃~+85℃
