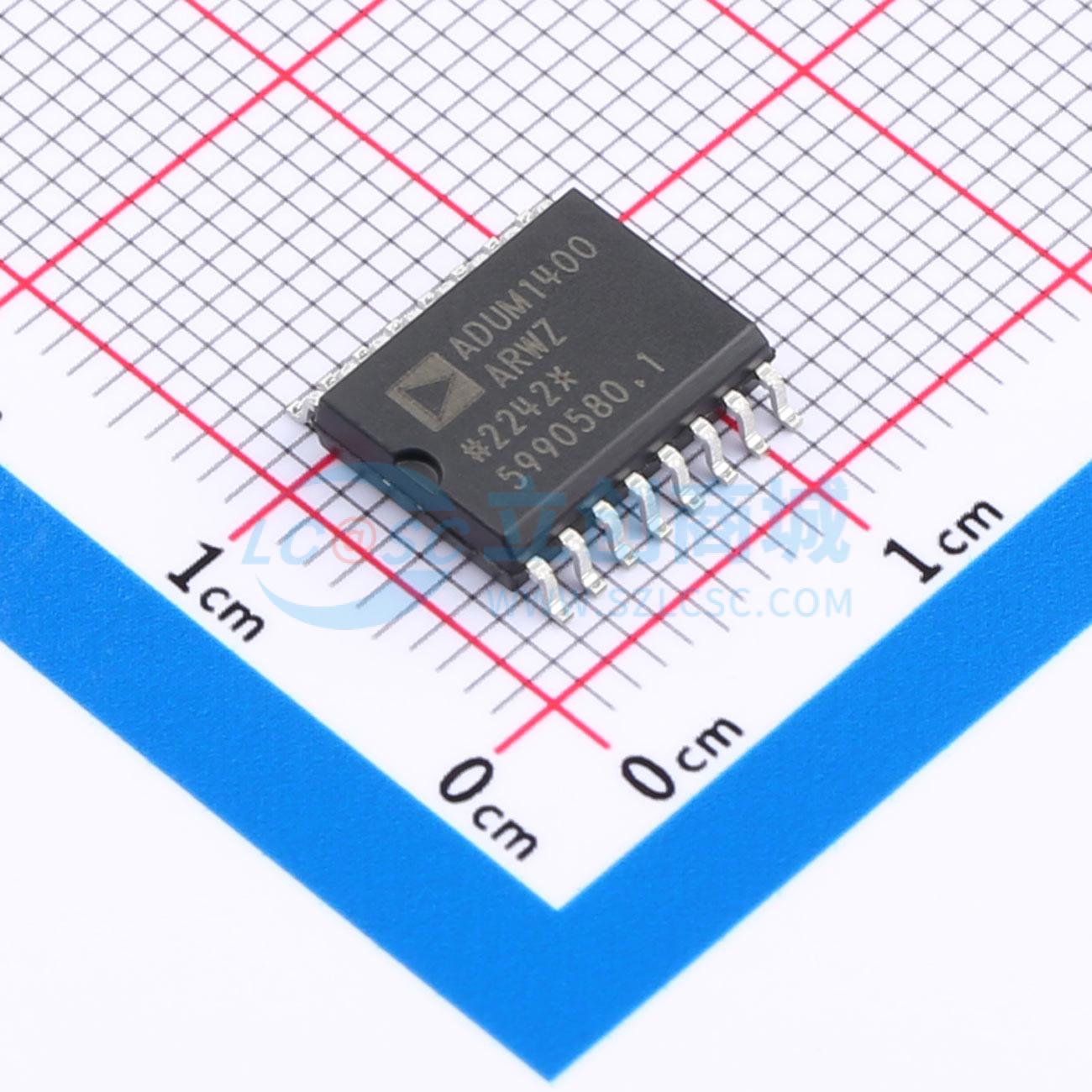

温馨提醒：图片仅供参考，商品以实物为准
ADUM1400ARWZ-RL
四通道数字隔离器（4/0通道方向性）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四通道数字隔离器基于iCoupler技术，结合高速CMOS和单片空心变压器技术，性能优于光耦合器等替代方案。避免使用LED和光电二极管，消除了与光耦合器相关的设计难题，如不确定的电流传输比、非线性传输函数以及温度和寿命影响。无需外部驱动器和其他分立元件，在可比信号数据速率下，功耗是光耦合器的十分之一到六分之一。提供四种独立的隔离通道，具有多种通道配置和数据速率
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM1400ARWZ-RL
- 商品编号
- C27478
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.836克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 90Mbps | |
| 默认输出 | - | |
| 隔离电压(Vrms) | 2500 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 25kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.7V~5.5V | |
| 工作电压(VCCB) | 2.7V~5.5V | |
| 传播延迟(tpd) | 27ns |
应用领域
- 通用多通道隔离
- SPI接口/数据转换器隔离
- RS-232/RS-422/RS-485收发器隔离
- 工业现场总线隔离
- 汽车系统
