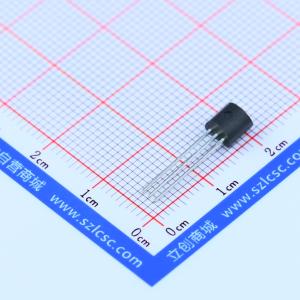

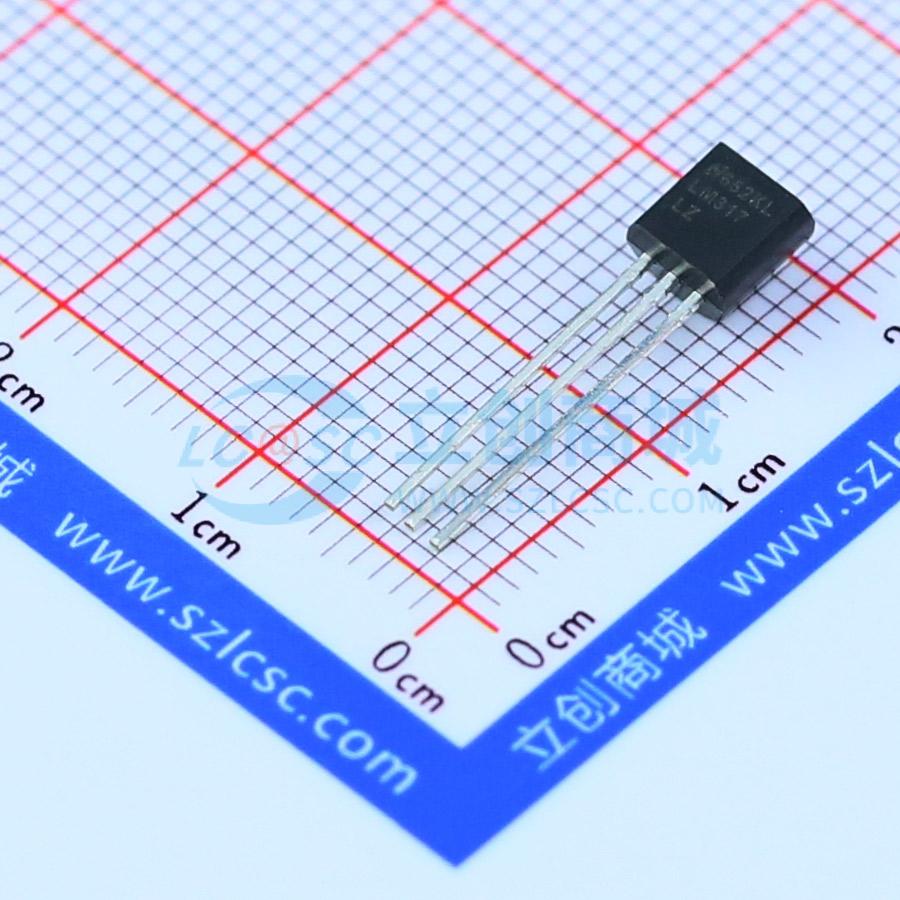

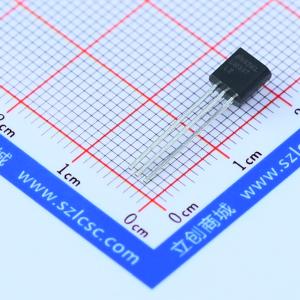

LM317LZ/NOPB

LM317L-N是一款可调式三端正电压稳压器，能够在1.2V至37V的输出范围内提供100mA的电流。它使用极其简便，仅需两个外部电阻即可设置输出电压。此外，其线路和负载调节性能均优于标准固定稳压器。而且，LM317L-N采用标准TO-92晶体管封装，使用方便。

除了性能优于固定稳压器外，LM317L-N还具备全面的过载保护功能。芯片内置了限流、热过载保护和安全区保护。即使调节端断开，所有过载保护电路仍能完全正常工作。

通常情况下，无需使用电容，除非该器件与输入滤波电容的距离超过6英寸，此时需要一个输入旁路电容。可添加一个可选的输出电容以改善瞬态响应。调节端可进行旁路处理，以实现非常高的纹波抑制比，这是标准三端稳压器难以达到的。

除了替代固定稳压器外，LM317L-N还适用于各种其他应用。由于该稳压器是“浮动”的，仅检测输入 - 输出压差，因此只要不超过最大输入 - 输出压差，就可以对数百伏的电源进行稳压。

此外，它还能构成特别简单的可调式开关稳压器、可编程输出稳压器，或者在调节端和输出端之间连接一个固定电阻，LM317L-N可作为精密电流稳压器使用。通过将调节端接地，可实现具有电子关断功能的电源，此时输出被设定为1.2V，大多数负载的电流消耗很小。

LM317L-N提供标准TO-92晶体管封装、SOIC-8封装和6-DSBGA封装。LM317L-N的工作温度范围为 - 40℃至125℃。

• 输出可调低至1.2V
• 输出电流100mA
• 线路调节率典型值为0.01%V
• 负载调节率典型值为0.1%
• 限流值随温度恒定
• 无需储备多种电压规格产品
• 标准三引脚晶体管封装
• 纹波抑制比80dB
• 提供TO-92、SOIC-8或6-DSBGA封装
• 输出具备短路保护
