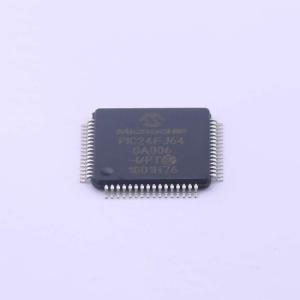

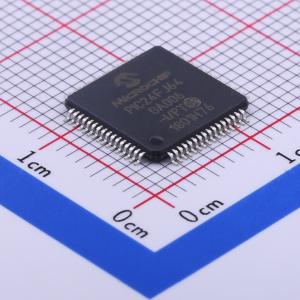

PIC24FJ64GA006-I/PT

此系列是具有丰富的外设功能集和增强的计算性能的 16 位单片机。PIC24FJ128GA010 系列还提供了一个新的移植通道，主要针对那些适用于高于 8 位的平台而又不需要使用数字信号处理器的应用。

• 高性能 CPU：
  • 改进型哈佛架构
  • 工作性能高达 16 MIPS @ 32 MHz
  • 具有 4 倍频 PLL 选项和多个分频选项的 8 MHz 内部振荡器
  • 17 位 x17 位单周期硬件乘法器
  • 32 位/16 位硬件除法器
  • 16 位 x16 位工作寄存器阵列
  • 优化的 C 编译器指令集架构：76 条基本指令，灵活的寻址模式
  • 两个地址发生单元可分别对数据存储器执行读和写寻址
• 单片机的特殊性能：
  • 工作电压范围为 2.0V 到 3.6V
  • 闪存程序存储器：可耐受 1000 次擦/写，数据保存时间至少 20 年
  • 软件控制下可自行再编程
  • 可选的功耗管理模式：休眠模式、空闲模式和备用时钟模式
  • 故障保护时钟监视器工作：一旦检测到时钟故障，将时钟源切换到片内低功耗 RC 振荡器
  • 片上 2.5V 稳压器
  • 支持 JTAG 边界扫描和编程
  • 上电复位（Power-on Reset，POR）、上电延时定时器（Power-up Timer，PWRT）和振荡器起振定时器（Oscillator Start-up Timer，OST）
  • 灵活的可编程看门狗定时器（Watchdog Timer，WDT）和片上低功耗 RC 振荡器可保证器件可靠工作
  • 通过 2 个引脚可实现在线串行编程（In-Circuit Serial Programming™，ICSP™）和在线仿真（In-Circuit Emulation，ICE）
• 模拟特性：
  • 10 位最多 16 路通道的模数转换器，500 ksps 转换速率，可在休眠模式和空闲模式下进行转换
  • 2 个具有可编程输入/输出配置的模拟比较器
• 外设特性：
  • 两个 3 线/4 线 SPI 模块，利用 8 级 FIFO 缓冲器支持 4 种帧模式
  • 两个支持多主/从动模式和 7 位/10 位寻址的 I²C™ 模块
  • 两个 UART 模块：支持 RS-232、RS-485 和 LIN 1.2，支持 IrDA 功能的片上硬件编码器/解码器，起始位自动唤醒，自动波特率检测，4 级 FIFO 缓冲器
  • 并行主/从端口（PMP/PSP）：支持 8 位或 16 位数据，支持 16 条地址线
  • 硬件实时时钟/日历（Real-Time Clock/Calendar，RTCC）：提供时钟、日历和闹钟功能
  • 可编程循环冗余校验（Programmable Cyclic Redundancy Check，CRC）：用户可编程多项式，8/16 级 FIFO 缓冲区
  • 5 个带可编程预分频器的 16 位定时器/计数器
  • 5 个 16 位捕捉输入
  • 5 个 16 位比较/PWM 输出
  • 所有 I/O 引脚上的灌/拉电流均很高，为 18 mA
  • 数字 I/O 引脚可配置为漏极开路输出
  • 最多 5 个外部中断源
  • 可耐受 5.5V 电压的输入（仅数字输入）
• 内核特性：
  • 16 位架构：
    • 16 位数据路径和 24 位地址路径，可在数据空间和存储器空间传递信息
    • 线性寻址空间最多可达 8 MB（程序）和 64 KB（数据）
    • 利用内建软件堆栈支持 16×16 工作寄存器阵列
    • 支持整数运算的 17 位 x17 位硬件乘法器
    • 支持 32 位/16 位除法运算的硬件
    • 支持多种寻址模式并为高级语言（如 C 语言）而优化的指令集
    • 工作性能可达 16 MIPS
  • 节能技术：
    • 动态时钟切换：在器件工作过程中，器件时钟可在软件控制下切换为 Timer1 时钟源或内部低功耗 RC 振荡器，允许用户把节能理念融入到软件设计中去
    • 打盹模式：当那些对时间要求很高的应用（如串行通信）要求外设不间断地工作时，该模式可以适当降低 CPU 时钟速度，从而可在不丢失数据的前提下进一步节约功耗
    • 基于指令的节能模式：通过在软件中使用一条指令，单片机可以暂停所有的操作或仅关闭内核，而让外设处于活动状态
  • 振荡器选项和性能：
    • 2 个晶振模式，使用晶振或陶瓷谐振器
    • 两个外部时钟模式，提供 2 分频时钟输出选项
    • 一个标称输出值为 8 MHz 的快速内部振荡器（Fast Internal Oscillator，FRC），可以在软件控制下被分频，从而使时钟速度可低至 31 kHz
    • 一个锁相环（Phase Lock Loop，PLL）倍频器，可在外部振荡器模式和 FRC 振荡器
