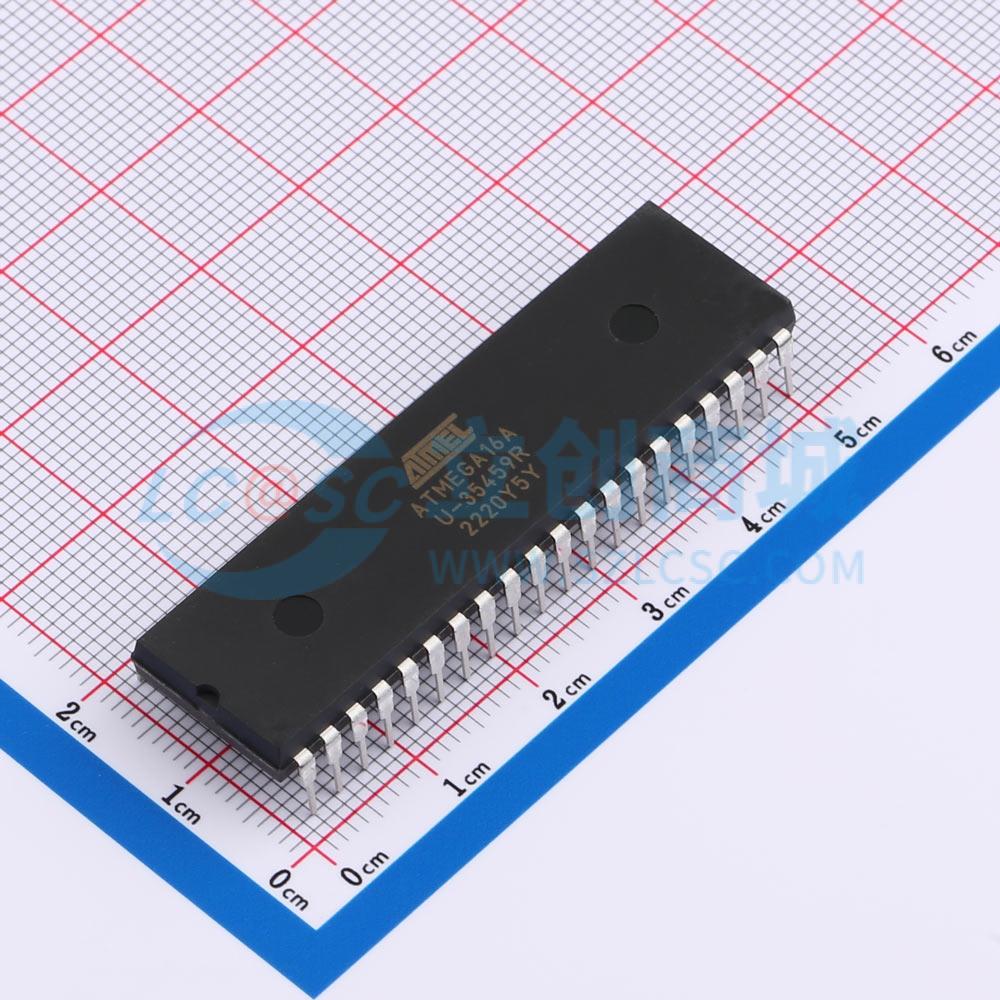

温馨提醒：图片仅供参考，商品以实物为准

ATMEGA16A-PU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高性能、低功耗的 Atmel AVR 8 位微控制器，采用先进的 RISC 架构。它包含 131 条强大的指令，其中大多数指令在一个时钟周期内执行，并具有 32 个通用工作寄存器。该微控制器在 16MHz 下可达到高达 16MIPS 的吞吐量，并具有片上 2 周期乘法器。ATmega16A 具有高耐久性的非易失性存储器段，包括 16K 字节的系统内自编程 Flash 程序存储器、512 字节 EEPROM 和 1K 字节内部 SRAM。Flash 支持 10,000 次写/擦除循环，EEPROM 支持 100,000 次写/擦除循环，在 85℃ 下数据保留 20 年或在 25℃ 下数据保留 100 年。提供带有独立锁定位的可选引导代码段，该设备支持通过片上引导程序进行系统内编程、真正的读写同时操作和用于软件安全的编程锁定。该微控制器还具有符合 IEEE 标准 1149.1 的 JTAG 接口，用于边界扫描功能和广泛的片上调试支持。它允许通过 JTAG 接口对 Flash、EEPROM、熔丝位和锁定位进行编程。此外，它还包括面向字节的两线串行接口、可编程串行 USART、主/从 SPI 串行接口、带独立片上振荡器的可编程看门狗定时器和片上模拟比较器。特殊的微控制器特性包括上电复位和可编程掉电检测、内部校准 RC 振荡器、外部和内部中断源以及六种睡眠模式：空闲、ADC 噪声抑制、节能、断电、待机和扩展待机。I/O 和封装提供 32 条可编程 I/O 线，有 40 引脚 PDIP、44 引脚 TQFP 和 44 焊盘 QFN/MLF 可供选择。工作电压范围为 2.7 - 5.5V，速度等级为 0 - 16MHz。在 1MHz、3V 和 25℃ 下，活动模式下的功耗为 0.6 毫安，空闲模式下为 0.2 毫安，断电模式下小于 1 微安。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATMEGA16A-PU
商品编号: C30504
商品封装: DIP-40
包装方式: 管装
商品毛重: 10.3克(g)

商品参数

商品概述

高性能、低功耗的 Atmel AVR 8 位微控制器，采用先进的 RISC 架构。它包含 131 条强大的指令，其中大多数指令在一个时钟周期内执行，并具有 32 个通用工作寄存器。该微控制器在 16MHz 下可达到高达 16MIPS 的吞吐量，并具有片上 2 周期乘法器。

ATmega16A 具有高耐久性的非易失性存储器段，包括 16K 字节的系统内自编程 Flash 程序存储器、512 字节 EEPROM 和 1K 字节内部 SRAM。Flash 支持 10,000 次写/擦除循环，EEPROM 支持 100,000 次写/擦除循环，在 85℃ 下数据保留 20 年或在 25℃ 下数据保留 100 年。提供带有独立锁定位的可选引导代码段，该设备支持通过片上引导程序进行系统内编程、真正的读写同时操作和用于软件安全的编程锁定。

该微控制器还具有符合 IEEE 标准 1149.1 的 JTAG 接口，用于边界扫描功能和广泛的片上调试支持。它允许通过 JTAG 接口对 Flash、EEPROM、熔丝位和锁定位进行编程。此外，它还包括面向字节的两线串行接口、可编程串行 USART、主/从 SPI 串行接口、带独立片上振荡器的可编程看门狗定时器和片上模拟比较器。

特殊的微控制器特性包括上电复位和可编程掉电检测、内部校准 RC 振荡器、外部和内部中断源以及六种睡眠模式：空闲、ADC 噪声抑制、节能、断电、待机和扩展待机。I/O 和封装提供 32 条可编程 I/O 线，有 40 引脚 PDIP、44 引脚 TQFP 和 44 焊盘 QFN/MLF 可供选择。工作电压范围为 2.7 - 5.5V，速度等级为 0 - 16MHz。在 1MHz、3V 和 25℃ 下，活动模式下的功耗为 0.6 毫安，空闲模式下为 0.2 毫安，断电模式下小于 1 微安。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	16MHz
	CPU位数	8 Bit
	程序存储容量	16KB
	程序存储器类型	FLASH
	RAM容量	1KB

	属性	参数值
	EEPROM容量	512Byte
	I/O数量	32
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	2.7V~5.5V
	工作温度	-40℃~+85℃
