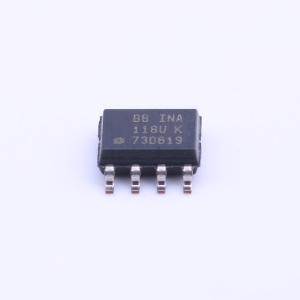

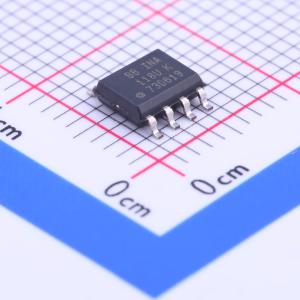

温馨提醒：图片仅供参考，商品以实物为准
INA118U
INA118U
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA118 精密低功耗仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA118U
- 商品编号
- C30606
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 800kHz |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 0.9V/us | |
| 静态电流(Iq) | 350uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
INA118是一款低功耗、通用型仪表放大器，具有出色的精度。其通用的三运放设计和小巧的尺寸使其适用于广泛的应用场景。电流反馈输入电路即使在高增益（增益G = 100时带宽为70kHz）下也能提供宽带宽。 单个外部电阻即可设置1至10,000的任意增益。内部输入保护可承受高达±40V的电压而不损坏。 INA118经过激光微调，具有极低的失调电压（50μV）、漂移（0.5μV/°C）和高共模抑制比（增益G = 1000时为110dB）。它可在低至±1.35V的电源电压下工作，静态电流仅为350μA，非常适合电池供电系统。 INA118提供8引脚塑料DIP和SO - 8表面贴装封装，工作温度范围为-40°C至+85°C。
商品特性
- 低失调电压：最大50μV
- 低漂移：最大0.5μV/°C
- 低输入偏置电流：最大5nA
- 高共模抑制比：最小110dB
- 输入可承受±40V保护
- 宽电源电压范围：±1.35至±18V
- 低静态电流：350μA
- 8引脚塑料DIP、SO - 8封装
应用领域
- G桥放大器
- 热电偶放大器
- RTD传感器放大器
- 医疗仪器数据采集
