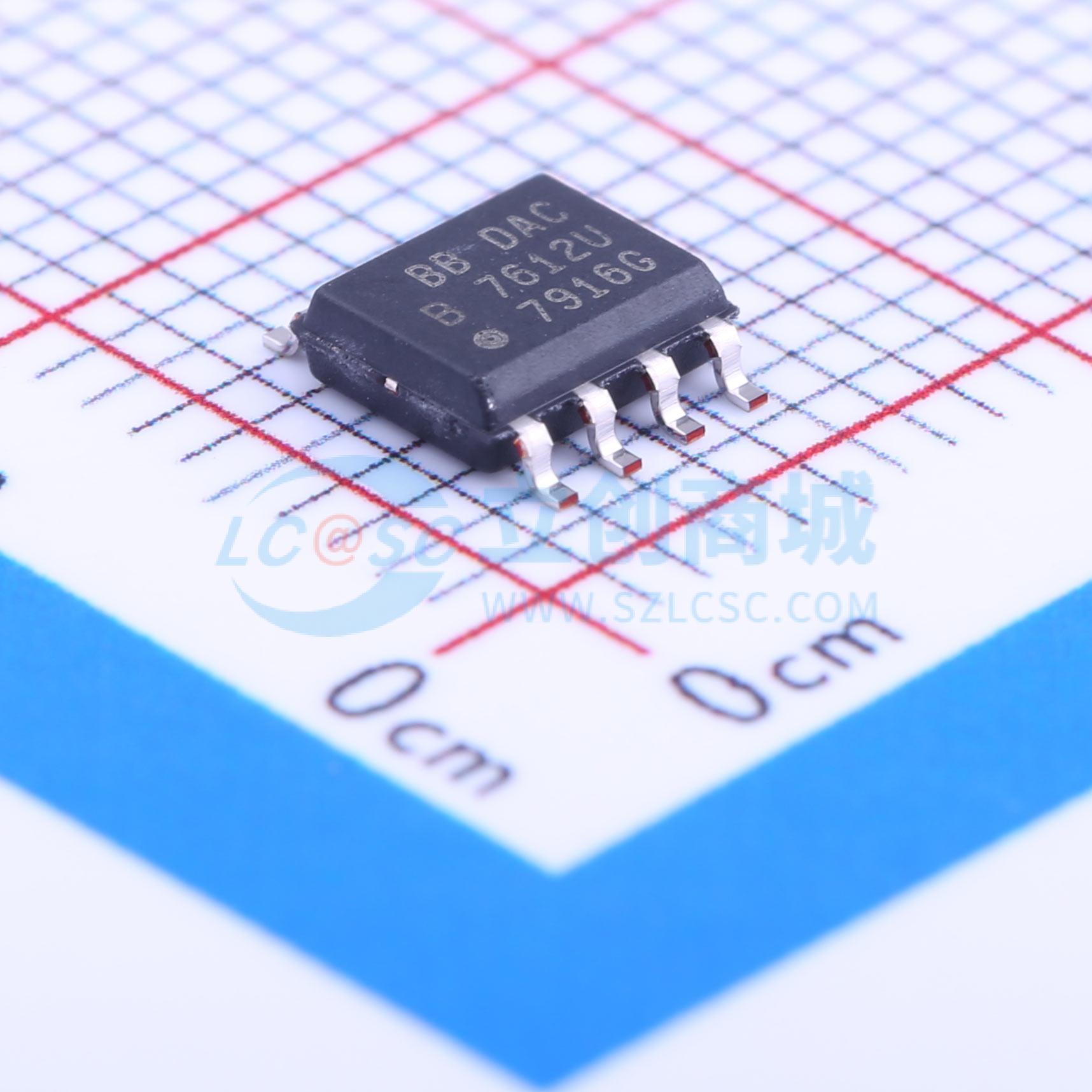

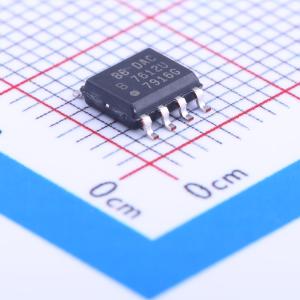

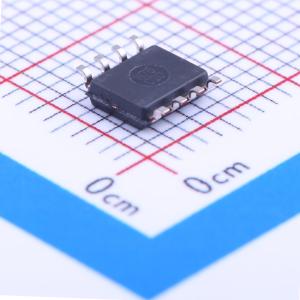

DAC7612UB

双通道12bit串行数模转换器

SMT扩展库PCB免费打样

描述: 低功耗：3.7mW；快速稳定：7μs到1LSB；1mV LSB，满量程4.095V；内置参考源；高精度12位线性和单调性；工业温度范围内的性能保证；，最高20MHz时钟；小封装：8引脚SOIC
品牌名称: TI(德州仪器)
商品型号: DAC7612UB
商品编号: C30781
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

DAC7612是一款双路12位数字-to-模拟转换器（DAC），在工业温度范围内保证具有12位单调性能。它只需一个+5V电源，包含一个输入移位寄存器、锁存器、2.435V基准源、双路DAC和高速轨到轨输出放大器。对于满量程阶跃，每个输出在7μs内可稳定到1 LSB，同时仅消耗3.7mW功率。同步串行接口与多种DSP和微控制器兼容。时钟（CLK）、串行数据输入（SDI）、片选（CS）和加载DAC（LOADDACS）构成了串行接口。 DAC7612采用8引脚SOIC封装，在-40℃至+85℃的工业温度范围内进行了全面规格定义。

商品特性

低功耗：3.7mW
快速稳定：在4.095V满量程范围内，7μs稳定到1 LSB，1mV LSB
内置基准源
在工业温度范围内具有12位线性度和单调性
三线接口：时钟频率高达20MHz
小封装：8引脚SOIC

应用领域

过程控制
数据采集系统
闭环伺服控制
计算机外设
便携式仪器

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	2
	工作电压	4.75V~5.25V

	属性	参数值
	稳定时间	7us
	输出类型	-
	积分非线性	1LSB
	工作温度	-40℃~+85℃
