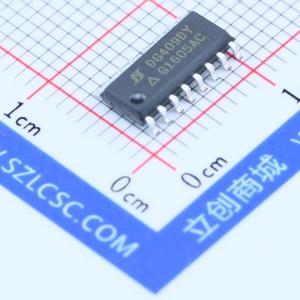

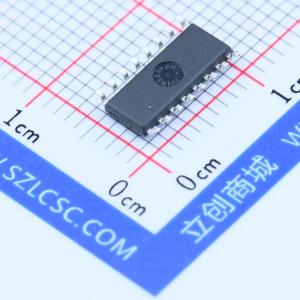

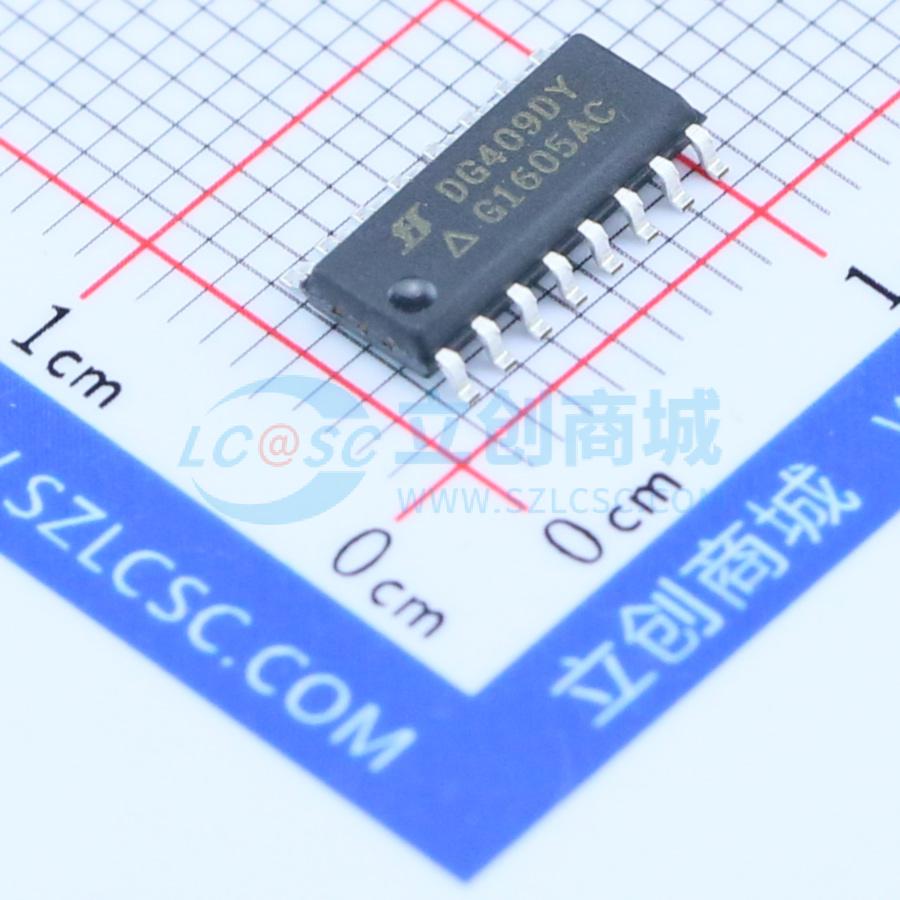

DG409DY-E3
8通道/双4通道高性能CMOS模拟多路复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DG409是一款双4通道差分模拟多路复用器，设计用于将四个差分输入中的一个连接到公共双输出。
- 品牌名称
- VISHAY(威世)
- 商品型号
- DG409DY-E3
- 商品编号
- C30953
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.421克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 125Ω | |
| 工作电压 | 5V~36V；-20V~-5V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 150ns | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 250ns | |
| 功能特性 | 双向模拟通道；无毛刺切换 |
商品特性
- 低导通电阻 - RDS(ON)：100 Ω
- 低电荷注入 - Q：低至20 pC
- 快速转换时间 - tTRANS：160 ns
- 低功耗 - ISUPPLY：低至10 μA
- 支持单电源供电
- 电源最大额定值为44 V
- 逻辑与TTL兼容
应用领域
- 数据采集系统
- 音频信号路由
- 自动测试设备（ATE）系统
- 电池供电系统
- 单电源系统
- 医疗仪器
