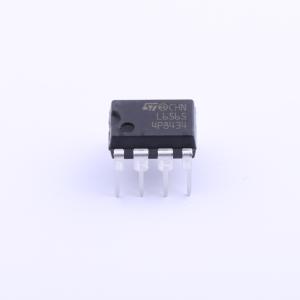

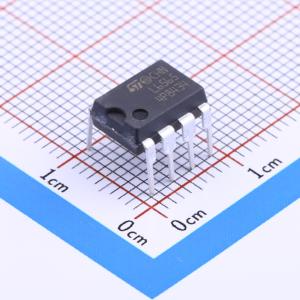

温馨提醒：图片仅供参考，商品以实物为准

L6565N

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L6565是一款电流模式初级控制器IC，专为构建离线准谐振ZVS（开关导通时零电压开关）反激式转换器而设计。通过变压器去磁感应输入触发MOSFET导通，实现准谐振操作。通过线电压前馈补偿转换器功率能力随市电电压的变化。在轻载情况下，该器件具有一项特殊功能，可自动降低工作频率，同时仍尽可能保持接近ZVS的操作。除了极低的启动电流和静态电流外，此功能有助于降低轻载时市电的功耗，并符合蓝天使和能源之星标准。该IC还包括禁用功能、电流检测片上滤波器、带有精确参考电压用于初级调节的误差放大器以及有效的两级过流保护。
品牌名称: ST(意法半导体)
商品型号: L6565N
商品编号: C31140
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.901克(g)

商品参数

商品概述

L6565是一款电流模式初级控制器IC，专为构建离线准谐振ZVS（开关导通时零电压开关）反激式转换器而设计。通过变压器去磁感应输入触发MOSFET导通，实现准谐振操作。通过线电压前馈补偿转换器功率能力随市电电压的变化。在轻载情况下，该器件具有一项特殊功能，可自动降低工作频率，同时仍尽可能保持接近ZVS的操作。除了极低的启动电流和静态电流外，此功能有助于降低轻载时市电的功耗，并符合蓝天使和能源之星标准。该IC还包括禁用功能、电流检测片上滤波器、带有精确参考电压用于初级调节的误差放大器以及有效的两级过流保护。

商品特性

准谐振（QR）零电压开关（ZVS）拓扑
线电压前馈，以在市电变化时提供恒定功率
频率折返，实现最佳待机效率
逐脉冲和打嗝模式过流保护（OCP）
超低启动电流（<70μA）和静态电流（<3.5mA）
禁用功能（开/关控制）
1%精度（Tj = 25℃）内部参考电压
带欠压锁定（UVLO）下拉功能的±400mA图腾柱栅极驱动器
符合蓝天使、能源之星和能源2000标准

应用领域

电视/显示器开关电源（SMPS）
交流-直流适配器/充电器
数字消费电子产品
打印机、传真机、复印机和扫描仪

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10.3V~18V
	拓扑结构	反激式

	属性	参数值
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+150℃@(Tj)
	工作模式	QR
	反馈方式	副边反馈
