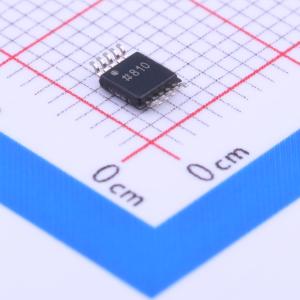

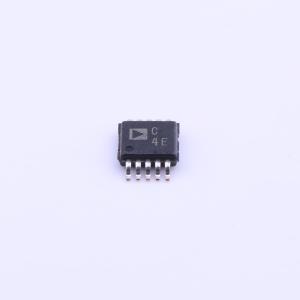

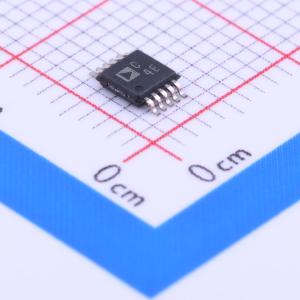

AD7691BRMZ

AD7691是一款18位电荷再分配逐次逼近型模数转换器（ADC），采用2.3 V至5 V单电源VDD供电。它包含一个无失码的低功耗、高速18位采样ADC、一个内部转换时钟和一个多功能串行接口端口。在CNV上升沿，它对IN+和IN−引脚之间的电压差进行采样。这些引脚上的电压在0V和REF之间反相摆动。参考电压REF由外部提供，最高可设置为电源电压。 该器件的功耗与吞吐量呈线性关系。 兼容SPI的串行接口还具备通过SDI输入在单条三线总线上对多个ADC进行菊花链连接的能力，并提供可选的忙指示功能。通过独立的VIO电源，它可与1.8 V、2.5 V、3 V或5 V逻辑兼容。 AD7691采用10引脚MSOP或10引脚QFN（LFCSP）封装，工作温度范围为-40°C至+85°C。

• 18位分辨率，无失码
• 吞吐量：250 kSPS
• 积分非线性（INL）：典型值±0.75 LSB，最大值±1.5 LSB（满量程范围的±6 ppm）
• 动态范围：在250 kSPS时典型值为102 dB
• 过采样动态范围：在1 kSPS时为125 dB
• 无噪声码分辨率：在1 kSPS时为20位
• 有效分辨率：在1 kSPS时为22.7位
• 信纳比（SINAD）：在1 kHz时典型值为101.5 dB
• 总谐波失真（THD）：在1 kHz时典型值为−125 dB
• 真正的差分模拟输入范围：±VREF，两个输入的VREF最高可达VDD，范围为0 V至VREF
• 无流水线延迟
• 采用2.3 V至5 V单电源供电，具备1.8 V/2.5 V/3 V/5 V逻辑接口
• 串行接口兼容SPI、QSPI、MICROWIRE和DSP
• 可对多个ADC进行菊花链连接
• 具备可选的忙指示功能
• 功耗：在2.5 V/100 kSPS时为1.35 mW，在5 V/100 kSPS时为4 mW，在2.5 V/100 SPS时为1.4 μW
• 待机电流：1 nA
• 10引脚封装：MSOP（MSOP - 8尺寸）和3 mm×3 mm QFN（LFCSP）（SOT - 23尺寸）
• 引脚与18位AD7690以及16位AD7693、AD7688和AD7687兼容

• 电池供电设备
• 数据采集
• 地震数据采集系统
• 仪器仪表
• 医疗仪器
