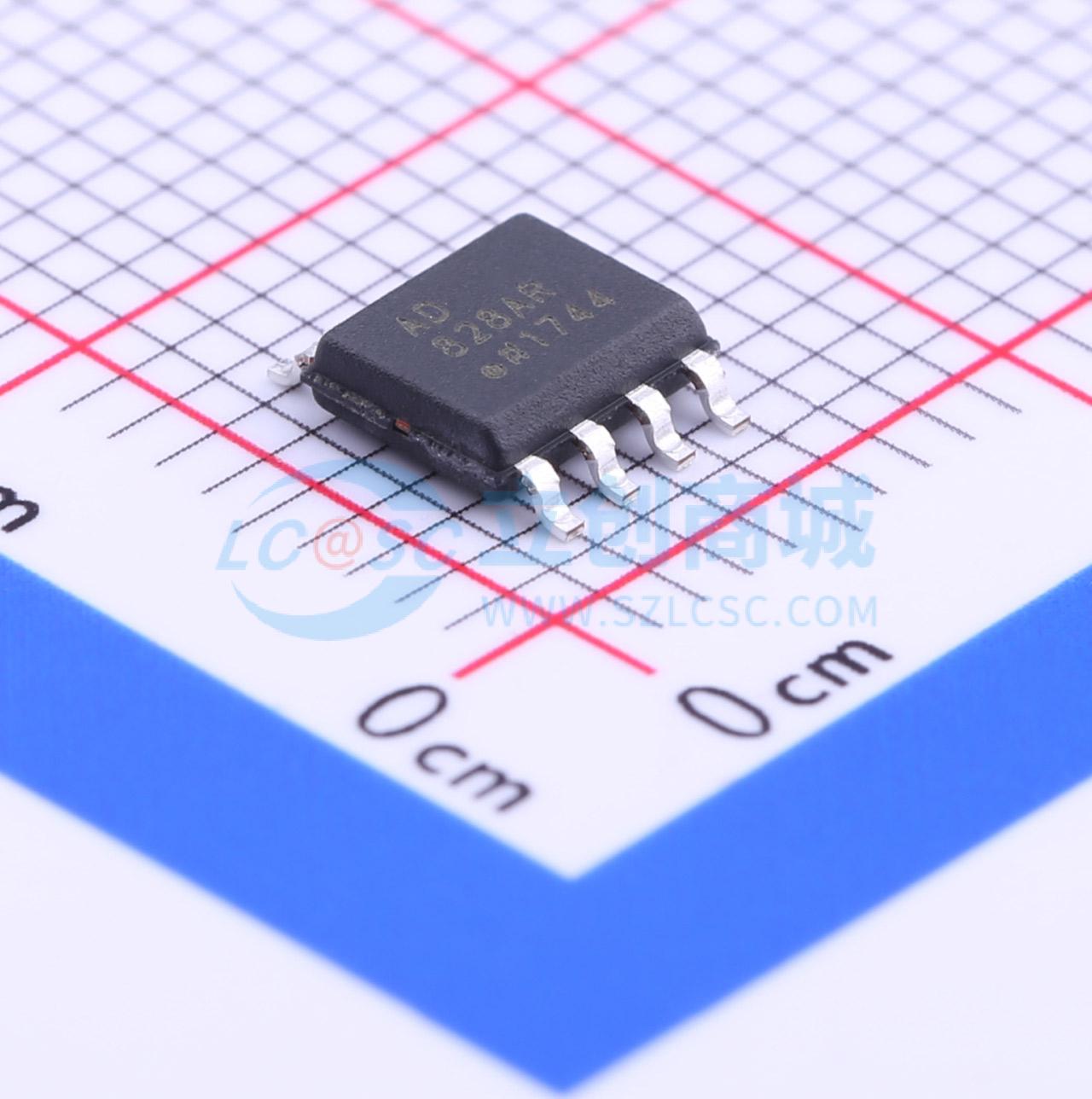

温馨提醒：图片仅供参考，商品以实物为准
AD828ARZ
双路、低功耗视频运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低成本双视频运算放大器，针对需要增益 +2 或更高以及高输出驱动能力的视频应用进行了优化，例如电缆驱动。由于其低功耗和单电源功能，以及出色的差分增益和相位误差，适用于对功率敏感的应用，如摄像机和专业视频设备。视频规格方面，具有 0.1 dB 平坦度至 40 MHz、低差分增益和相位误差（分别为 0.01% 和 0.05°）以及每放大器 50 mA 输出电流，是任何视频应用的理想选择。130 MHz 增益带宽和 450 V/µs 压摆率使其适用于许多高速应用，包括视频监视器、有线电视、彩色复印机、图像扫描仪和传真机
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD828ARZ
- 商品编号
- C31357
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 双路 | |
| 带宽(-3db) | 130MHz | |
| 压摆率(SR) | 450V/us | |
| 微分增益 | 0.01% | |
| 微分相位 | 0.05deg | |
| 输入失调电压(Vos) | 2000uV | |
| 输入偏置电流(Ib) | 3.3uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 5V~36V | |
| 双电源(Vee ~ Vcc) | ±18V | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 15000uA |
商品概述
AD828是一款低成本双路视频运算放大器，针对需要+2或更高增益以及高输出驱动能力的视频应用（如电缆驱动）进行了优化。由于其低功耗和单电源功能，以及出色的差分增益和相位误差，AD828非常适合对功耗敏感的应用，如摄像机和专业视频设备。 凭借如在40 MHz时0.1 dB平坦度、0.01%和0.05°的低差分增益和相位误差，以及每个放大器50 mA的输出电流等视频规格，AD828是任何视频应用的理想选择。130 MHz的增益带宽和450 V/μs的压摆率使AD828在许多高速应用中都很有用，包括视频监视器、有线电视、彩色复印机、图像扫描仪和传真机。 AD828在+5 V单电源以及±5 V至±15 V双电源下的工作性能均有完整的规格说明。这种电源灵活性，加上仅15 mA的极低电源电流以及在所有电源条件下出色的交流特性，使AD828成为许多要求苛刻但对功耗敏感的应用的理想选择。 AD828是一款电压反馈运算放大器，在高速和视频系统中作为增益级（增益>+2）或有源滤波器表现出色，达到0.1%的建立时间为45 ns，最大输入失调电压低至2 mV。 AD828采用低成本、小型8引脚塑料mini - DIP和SOIC封装。
商品特性
- 出色的视频性能
- 差分增益和相位误差分别为0.01%和0.05°
- 高速
- 130 MHz 3 dB带宽（G = +2）
- 450 V/μs压摆率
- 达到0.01%的建立时间为80 ns
- 低功耗
- 最大电源电流75 mA
- 高输出驱动能力
- 每个放大器最小输出电流50 mA
- 非常适合驱动后接端接电缆
- 灵活的电源
- 规定可在+5 V、±5 V和±15 V下工作
- 在150 Ω负载下最小输出摆幅为±3.2 V（Vs = ±5 V）
- 出色的直流性能
- 输入失调电压2.0 mV
- 提供8引脚SOIC和8引脚塑料mini - DIP封装
应用领域
- 摄像机
- 专业视频设备
- 视频监视器
- 有线电视
- 彩色复印机
- 图像扫描仪
- 传真机
