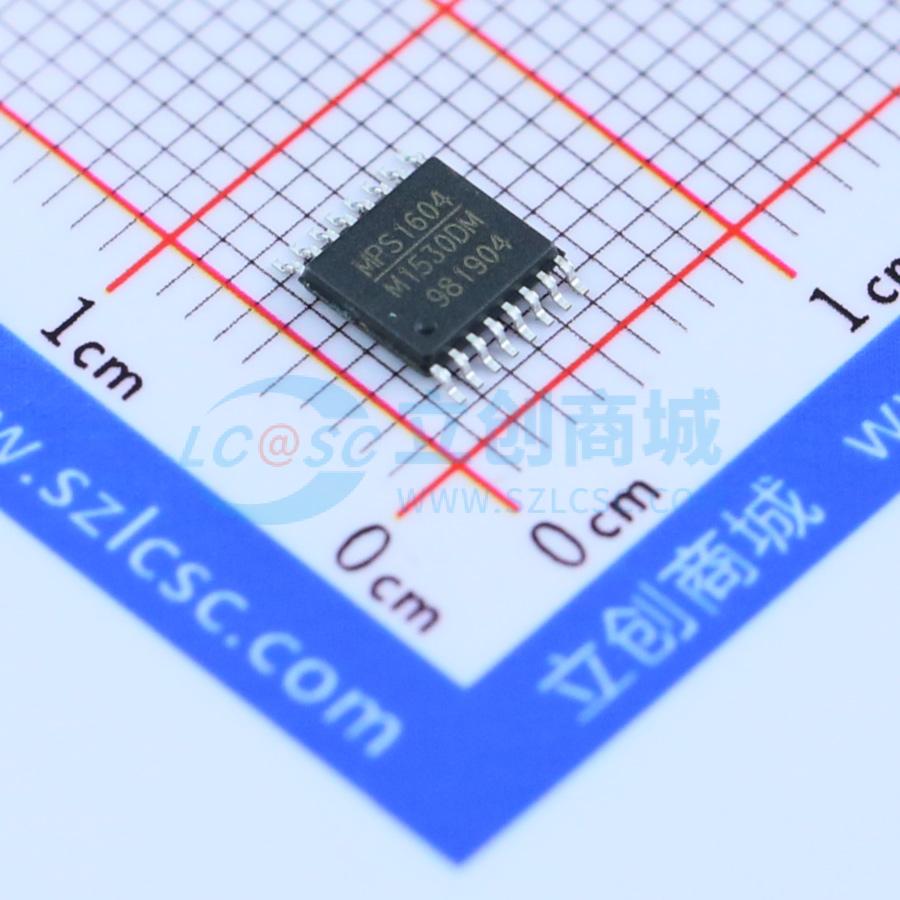

温馨提醒：图片仅供参考，商品以实物为准

MP1530DM-LF-Z

三输出升压加线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP1530 是一款三输出升压转换器加上线性稳压器,设计用于为 TFT LCD 面板供电。它结合了一个固定频率的升压转换器和正负线性稳压器,提供完整的 DC/DC 解决方案。输入电压范围为 2.7V 至 5.5V,最大开关电流限制为 2.8A,支持 1 到 3 个输出在一个封装内。升压转换器最高可达 22V,正线性稳压器输出电流为 20mA,负线性稳压器输出电流也为 20mA。开关频率为 1.4MHz,效率高达 95%。
品牌名称: MPS(芯源)
商品型号: MP1530DM-LF-Z
商品编号: C31371
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.245克(g)

商品参数

商品概述

MP1530将一个三输出升压转换器与线性稳压器相结合，提供完整的DC/DC解决方案。它旨在由3.3V或5V稳压电源为TFT LCD面板供电。该器件集成了一个1.4MHz固定频率升压转换器和正负线性稳压器。升压转换器开关节点驱动两个电荷泵，为各自的线性稳压器供电。正、负线性稳压器输入分别可承受最高38V和最低 -20V的电压。单个开/关控制可启用所有3个输出。输出在启动时进行内部排序，便于使用。内部软启动可防止启动时输入过载。逐周期电流限制可降低元件应力。 MP1530采用3x3mm、16引脚QFN封装或16引脚TSSOP封装。

商品特性

2.7至5.5V工作输入范围
2.8A开关电流限制
单封装内有3个输出
升压转换器最高可达22V
正20mA线性稳压器
负20mA线性稳压器
250mΩ内部功率MOSFET开关
最高95%的效率
1.4MHz固定频率
内部上电排序
可调软启动/故障定时器
逐周期过流保护
欠压锁定
就绪标志
16引脚QFN（3x3mm）或TSSOP封装

应用领域

TFT LCD显示器
便携式DVD播放器
平板电脑
汽车导航显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	-
	开关频率	1.4MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	3
	拓扑结构	升压式
	静态电流(Iq)	1.3mA
	开关管(内置/外置)	内置
	输出类型	可调
