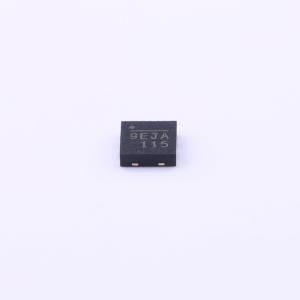

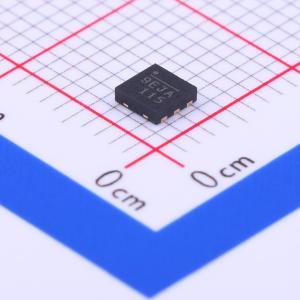

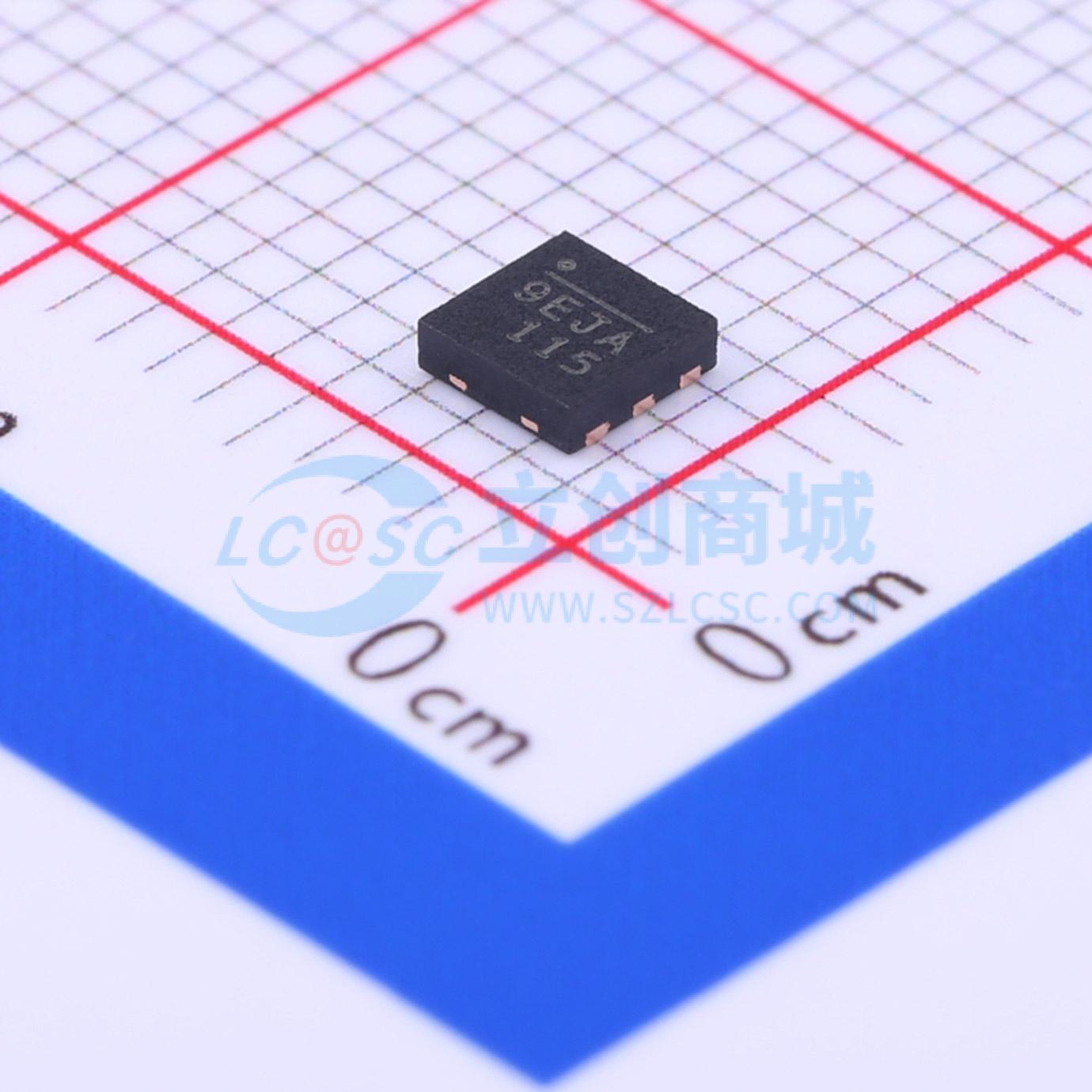

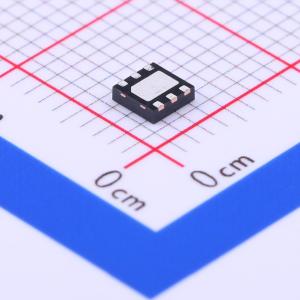

MP2012DQ-LF-Z
降压型 1.5A 2.7V~6V
SMT扩展库PCB免费打样
- 描述
- 是一款完全集成的、内部补偿的1.2MHz固定频率PWM降压转换器。非常适合为单节锂离子电池供电的便携式设备供电，输入范围为2.7V至6V。可提供高达1.5A的负载电流，输出电压低至0.8V。也可在100%占空比下运行，适用于低压差应用。采用峰值电流模式控制和内部补偿，使用陶瓷电容器和小型电感器时性能稳定。故障保护包括逐周期电流限制和热关断。采用小型QFN6（3x3mm）封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2012DQ-LF-Z
- 商品编号
- C32918
- 商品封装
- QFN-6(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | 800mV~6V | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2012 是一款完全集成的、内部补偿的 1.2MHz 固定频率 PWM 降压转换器。它非常适合为单节锂离子（Li+）电池供电的便携式设备供电，输入范围为 2.7V 至 6V。MP2012 可提供高达 1.5A 的负载电流，输出电压低至 0.8V。它还可以在 100% 占空比下运行，适用于低压差应用。通过峰值电流模式控制和内部补偿，MP2012 在使用陶瓷电容器和小型电感器时能保持稳定。故障保护功能包括逐周期电流限制和热关断。 MP2012 采用小型 QFN6（3x3mm）封装。
商品特性
- 2.7 - 6V 输入工作范围
- 输出电压可从 0.8V 调节至输入电压
- 最大关断电流 1μA
- 效率高达 95%
- 100% 占空比，适用于低压差应用
- 1.2MHz 固定开关频率
- 使用低 ESR 输出陶瓷电容器时能保持稳定
- 热关断
- 逐周期过流保护
- 短路保护
- 采用 QFN6（3x3mm）封装
应用领域
- DVD+/-RW 驱动器
- 智能手机
- 个人数字助理（PDA）
- 数码相机
- 便携式仪器
