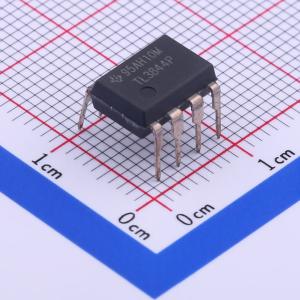

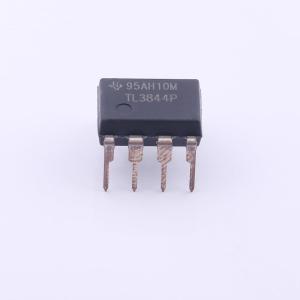

温馨提醒：图片仅供参考，商品以实物为准

TL3844P

电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL3844 具有 16V/10V UVLO 和 50% 占空比、温度范围为 0°C 至 70°C 的经济型单端 500KHz 电流模式 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: TL3844P
商品编号: C33087
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.9克(g)

商品概述

TL284x和TL384x系列控制集成电路具备实现离线或直流到直流固定频率电流模式控制方案所需的特性，且所需外部元件数量最少。一些内部实现的电路包括欠压锁定（UVLO），其启动电流小于1 mA，以及在误差放大器输入处进行精度微调的精密基准源。其他内部电路包括确保锁存操作的逻辑电路、脉宽调制（PWM）比较器（也提供限流控制），以及设计用于源出或吸入高峰值电流的图腾柱输出级。该输出级适用于驱动N沟道MOSFET，在关断状态下为低电平。

这些系列成员之间的主要区别在于欠压锁定（UVLO）阈值和最大占空比范围。TLx842和TLx844器件典型的UVLO阈值为16 V（开启）和10 V（关断），使其非常适合离线应用。TLx843和TLx845器件相应的典型阈值为8.4 V（开启）和7.6 V（关断）。TLx842和TLx843器件可在接近100%的占空比下工作。TLx844和TLx845通过增加一个内部触发触发器，使输出每隔一个时钟周期关断，从而获得0至50%的占空比范围。

TL284x系列器件的工作温度范围为 -40℃至85℃。TL384x器件的工作温度范围为0℃至70℃。

商品特性

针对离线和直流到直流转换器进行优化
低启动电流（<1 mA）
自动前馈补偿
逐脉冲电流限制
增强的负载响应特性
带迟滞的欠压锁定
双脉冲抑制
大电流图腾柱输出
内部微调的带隙基准源
500 kHz工作频率
低输出电阻的误差放大器
设计可与UC2842和UC3842系列互换

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	工作电压	0V~30V
