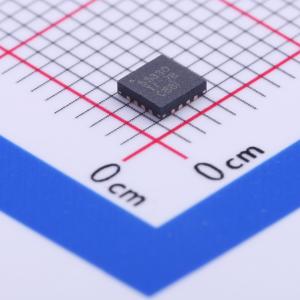

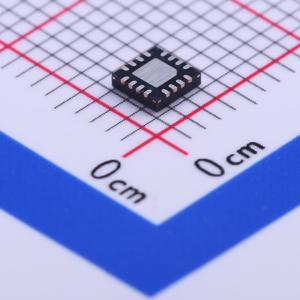

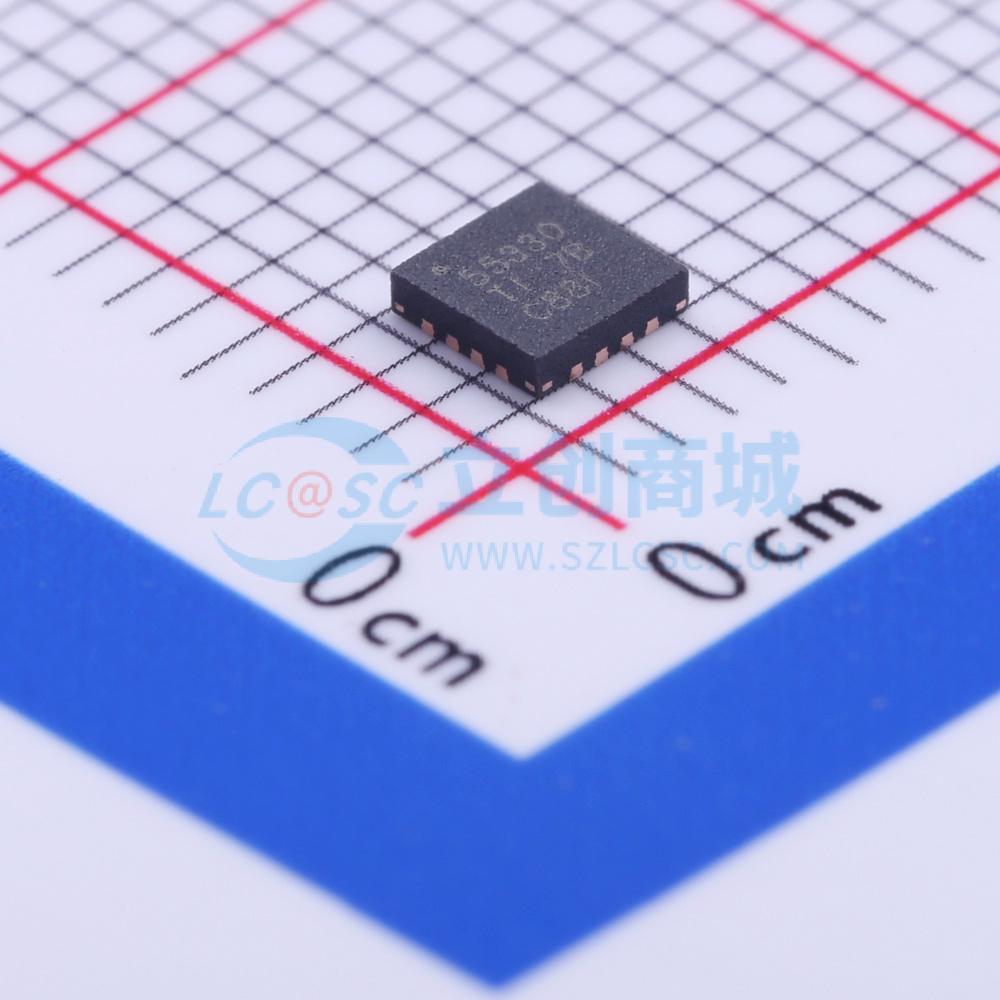

TPS55330RTER

TPS55330 5A 24V 非同步升压/SEPIC/反激式DC-DC调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS55330 是一款单片非同步开关调节器,具有集成的5A、24V低侧MOSFET开关。该设备可以配置为多种标准开关调节器拓扑,包括升压、SEPIC和隔离式反激式。其输入电压范围为2.9V至16V,具有±0.7%的参考电压精度,0.5mA的运行静态电流,2.7μA的关断电源电流,固定频率电流模式PWM控制,开关频率可调范围为100kHz至1.2MHz,支持外部时钟同步。该器件还具有可编程软启动功能,周期限流和热关断保护。工作温度范围为-40°C至+150°C。
品牌名称: TI(德州仪器)
商品型号: TPS55330RTER
商品编号: C33616
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 1.4克(g)
网友设计参考: 迷你辉光管升压模块

商品参数

商品概述

TPS55330是一款单片非同步开关稳压器，集成了5A、24V功率开关。该器件可配置为多种标准开关稳压器拓扑，包括升压、SEPIC和隔离反激式拓扑。该器件具有较宽的输入电压范围，可支持由多节电池供电或由3.3V、5V和12V稳压电源轨供电的应用。 TPS55330采用电流模式PWM（脉冲宽度调制）控制来调节输出电压，并内置振荡器。PWM的开关频率可通过外部电阻设置，也可通过同步至外部时钟信号来设置。用户可将开关频率编程设置为100kHz至1.2MHz。该器件具有可编程软启动功能，可在启动期间限制浪涌电流，并具备其他内置保护功能，包括逐周期过流限制和热关断。 TPS55330采用带有PowerPAD的小型3mm×3mm 16引脚QFN封装，可增强热性能。

商品特性

内置5A、24V低端MOSFET开关
2.9V至16V输入电压范围
±0.7%参考电压
0.5mA工作静态电流
2.7μA关断电源电流
固定频率电流模式PWM控制
频率可在100kHz至1.2MHz范围内调节
可同步至外部时钟
软启动时间可调
轻载时采用脉冲跳跃模式以提高效率
逐周期电流限制、热关断和欠压锁定保护
带PowerPAD的QFN - 16（3mm×3mm）封装
-40℃至+150℃的宽工作结温范围

应用领域

3.3V、5V、12V电源转换
升压、SEPIC和反激式拓扑
雷电接口、平板电脑和便携式PC的电源扩展坞
工业电源系统
ADSL调制解调器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.9V~16V
	输出电压	2.9V~22V
	输出电流	5.25A
	开关频率	1.14MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；升压式；反激式
	静态电流(Iq)	500uA
	开关管(内置/外置)	内置
	输出类型	可调
