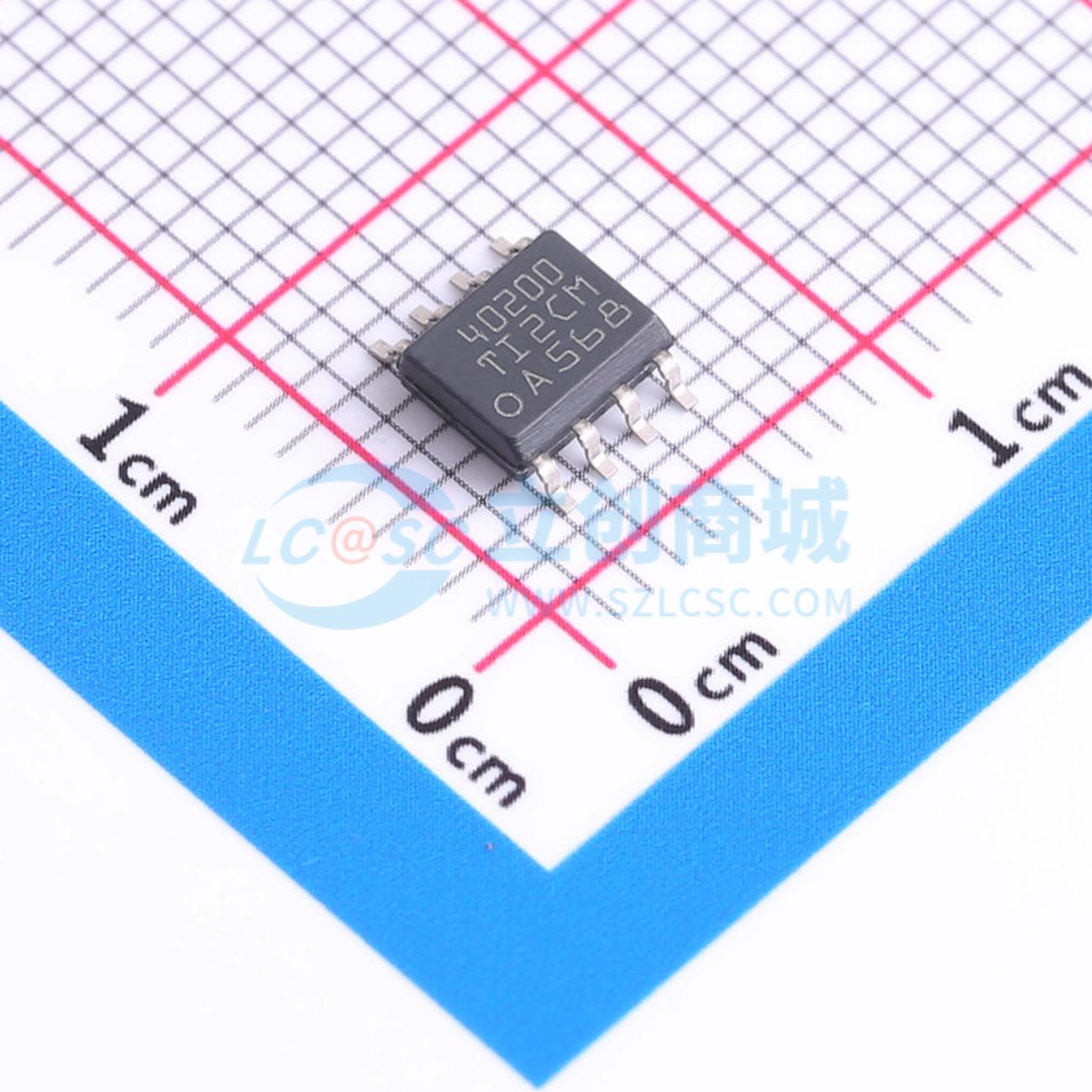

温馨提醒：图片仅供参考，商品以实物为准

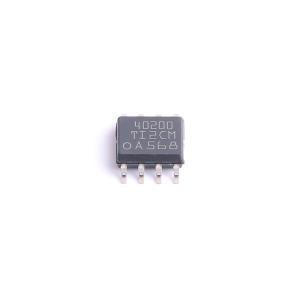

TPS40200DR

宽输入范围非同步电压模式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS40200 是一款灵活的非同步控制器,具有内置 200mA 驱动器,适用于 P 通道 MOSFET。该电路可在高达 52V 的输入电压下工作,具有电压前馈补偿、欠压锁定、可编程固定频率（35kHz 至 500kHz）、可编程短路保护、过流故障恢复、可编程闭环软启动等功能。支持工业控制、分布式电源系统、DSL/Cable Modems、扫描仪和电信应用。
品牌名称: TI(德州仪器)
商品型号: TPS40200DR
商品编号: C37948
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

TPS40200是一款灵活的非同步控制器，内置一个用于P沟道FET的200 mA驱动器。该电路可在高达52 V的输入电压下工作，具备节能特性，一旦外部FET完全导通，即可关闭驱动器电流。此特性增强了器件的灵活性，使其能够在高达52 V的输入电压下工作，且不会产生过多功耗。该电路采用电压模式反馈，并具备前馈输入电压补偿功能，可对输入电压变化做出即时响应。集成的700 mV基准电压经过微调，精度达2%，可精确控制低电压。TPS40200提供8引脚SOIC和8引脚QFN封装，具备许多更复杂控制器的特性。时钟频率、软启动和过流限制均可通过单个外部元件轻松编程。该器件具备欠压锁定功能，可轻松与其他控制器或系统时钟同步，以满足时序和/或降噪要求。

商品特性

输入电压范围：4.5 V至52 V
输出电压：700 mV至0.9VIN
200 mA内部P沟道FET驱动器
电压前馈补偿
欠压锁定
可编程固定频率（35 kHz至500 kHz）工作模式
可编程短路保护
打嗝式过流故障恢复
可编程闭环软启动
700 mV ±1%基准电压
外部同步
小型8引脚SOIC (D)和QFN (DRB)封装

应用领域

工业控制
分布式电源系统
DSL/电缆调制解调器
扫描仪、电信

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~52V
	输出电压	-
	输出电流	-
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3mA
	开关管(内置/外置)	外置
	输出类型	可调
