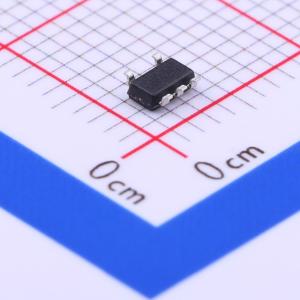

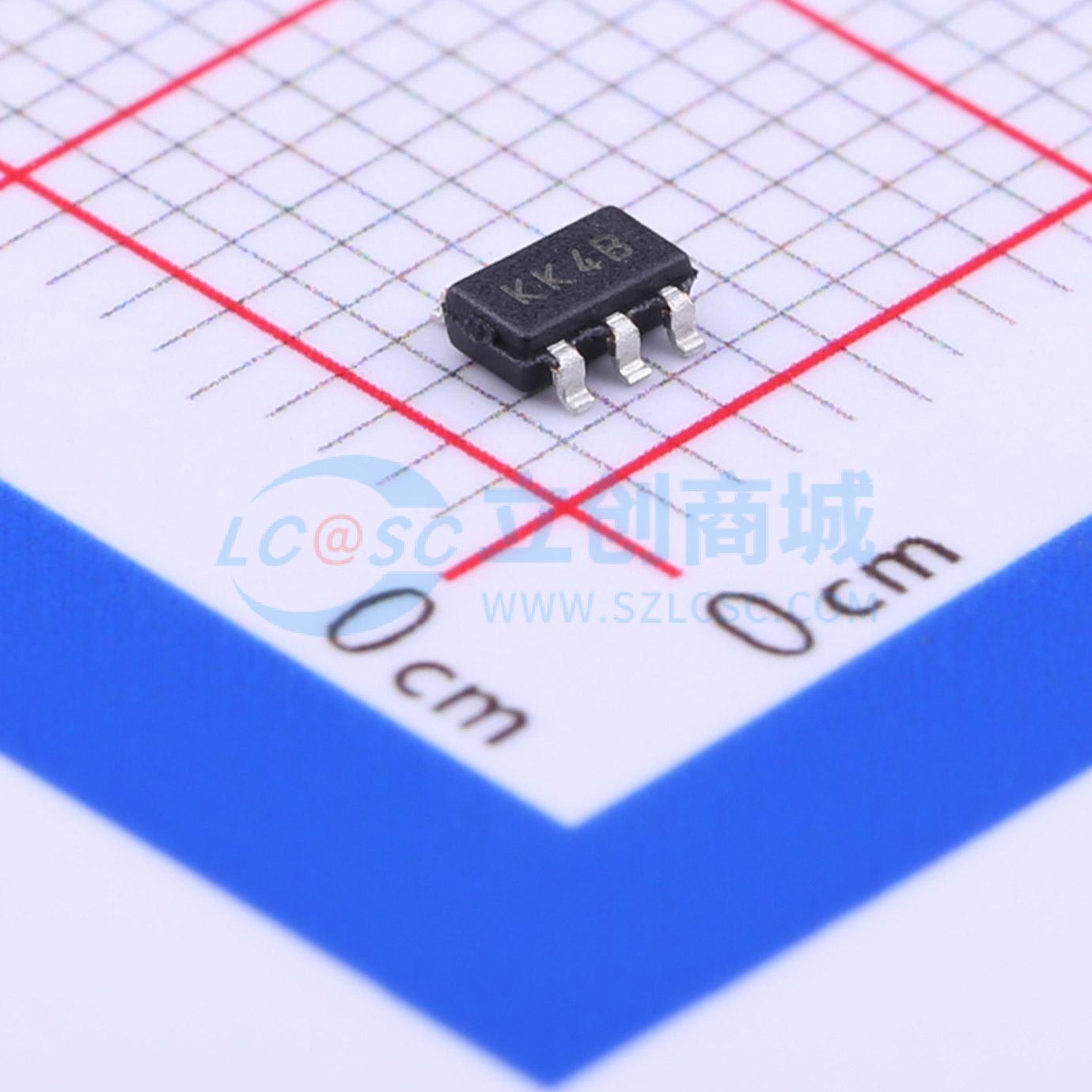

MCP73832T-2ACI/OT

MCP73831/2器件是高度先进的线性充电管理控制器，适用于空间受限、对成本敏感的应用。MCP73831/2有8引脚、2 mm×3 mm DFN封装或5引脚SOT - 23封装。除了物理尺寸小之外，所需的外部元件数量少，这使得MCP73831/2非常适合便携式应用。对于通过USB端口充电的应用，MCP73831/2符合所有关于USB电源总线的规范。 MCP73831/2采用具有可选预充电和充电终止功能的恒流/恒压充电算法。恒压调节固定有四种可选选项：4.20V、4.35V、4.40V或4.50V，以适应新兴的电池充电需求。恒流值通过一个外部电阻设置。在高功率或高环境温度条件下，MCP73831/2器件会根据芯片温度限制充电电流。这种热调节在保持器件可靠性的同时优化了充电周期时间。 预充电阈值、预充电电流值、充电终止值和自动再充电阈值有多种可选设置。预充电值和充电终止值设置为编程恒流值的比例或百分比。预充电功能可以禁用。MCP73831/2器件在 - 40°C至 + 85°C的环境温度范围内完全符合规格要求。

• 线性充电管理控制器：
  • 集成传输晶体管
  • 集成电流检测
  • 反向放电保护
• 高精度预设电压调节：± 0.75%
• 四种电压调节选项：4.20V、4.35V、4.40V、4.50V
• 可编程充电电流：15 mA至500 mA
• 可选预充电：10%、20%、40%或禁用
• 可选充电结束控制：5%、7.5%、10%或20%
• 充电状态输出：
  • 三态输出 - MCP73831
  • 开漏输出 - MCP73832
• 自动断电
• 热调节
• 温度范围： - 40°C至 + 85°C
• 封装：
  • 8引脚、2 mm×3 mm DFN
  • 5引脚SOT - 23

• 锂离子/锂聚合物电池充电器
• 个人数字助理
• 手机
• 数码相机
• MP3播放器
• 蓝牙耳机
• USB充电器
