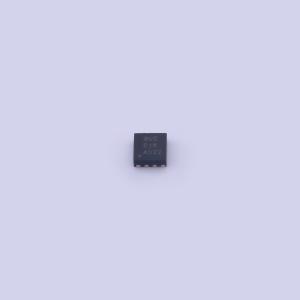

温馨提醒：图片仅供参考，商品以实物为准
TPS62162DSGR
TPS62162DSGR同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62162DSGR是一款基于DCS-Control技术的同步降压DC-DC转换器,适用于高功率密度应用。其输入电压范围为3V至17V,支持高达1A的连续输出电流,输出电压可在0.9V至6V之间调节。该芯片具有无缝的节能模式过渡,典型静态电流为17μA,支持100%占空比模式。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62162DSGR
- 商品编号
- C40256
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~17V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 开关频率 | 2.25MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 17uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
TPS6216X系列是一款易于使用的同步降压DC-DC转换器，针对高功率密度应用进行了优化。典型2.25MHz的高开关频率允许使用小型电感器，并通过采用DCS-Control拓扑结构，提供快速瞬态响应和高输出电压精度。 该器件的工作输入电压范围为3V至17V，非常适合由锂离子电池或其他电池供电的系统，以及由12V中间电源轨供电的系统。它在0.9V至6V的输出电压（支持100%占空比模式）下，可支持高达1A的连续输出电流。 通过配置使能引脚和开漏电源正常引脚，还可以实现电源排序。 在省电模式下，器件从VIN汲取的静态电流约为17μA。当负载较小时，器件会自动无缝进入省电模式，从而在整个负载范围内保持高效率。在关断模式下，器件关闭，关断电流消耗小于2μA。 该器件有可调输出电压和固定输出电压两种版本，采用2×2mm 8引脚WSON封装（DSG）或8引脚MSOP封装（DGK）。
商品特性
- DCS-Control™拓扑结构
- 输入电压范围：3至17V
- 高达1A输出电流
- 输出电压可调范围：0.9至6V
- 固定输出电压版本
- 无缝省电模式转换
- 典型静态电流17μA
- 电源正常输出
- 100%占空比模式
- 短路保护
- 过温保护
- 提供MSOP-8和2×2mm WSON-8封装
应用领域
- 标准12V电源轨供电
- 单节或多节锂离子电池的负载点供电
- 低压差线性稳压器（LDO）替代方案
- 嵌入式系统
- 数码相机、视频设备
- 移动PC、平板电脑、调制解调器
