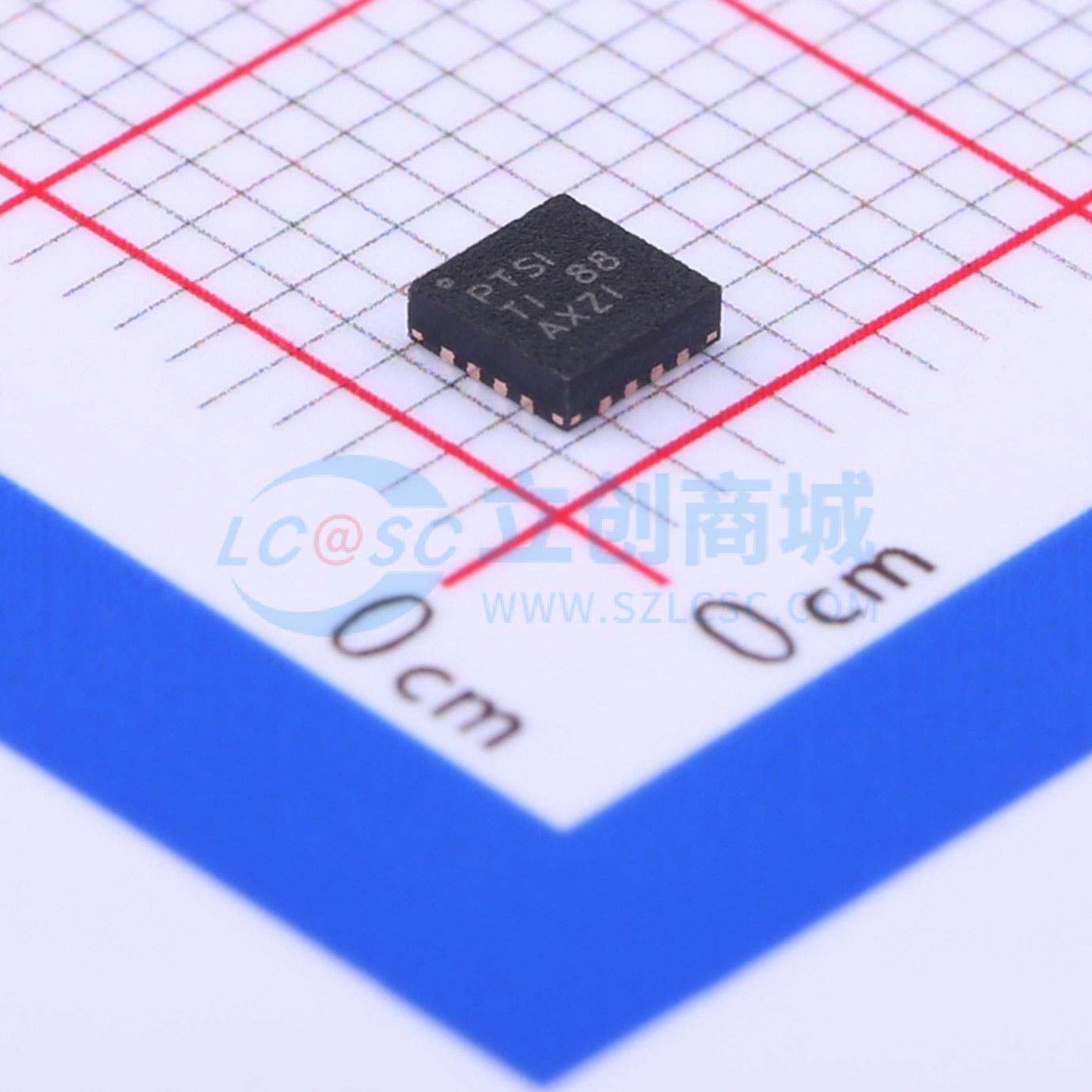

温馨提醒：图片仅供参考，商品以实物为准

TPS62130RGTR

降压型 3A 3V~17V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS62130是一款高效、同步降压DC-DC转换器,支持3V至17V的输入电压范围,最大输出电流为3A。该转换器采用DCS-Control拓扑,具有高开关频率（2.5MHz）,可实现快速瞬态响应和低输出电压纹波。它还支持可调输出电压、软启动和跟踪功能。
品牌名称: TI(德州仪器)
商品型号: TPS62130RGTR
商品编号: C43590
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；可调软启动；过流保护；输出电压跟随；工作状态指示

商品概述

TPS6213x系列是易于使用的同步降压直流/直流转换器，针对高功率密度应用进行了优化。典型值为2.5MHz的高开关频率支持使用小型电感器，通过DCS-Control拓扑技术提供快速瞬态响应以及高输出电压精度。器件拥有3V至17V宽运行输入电压范围，适用于由锂离子或其它电池以及12V中间电源轨供电的系统，在0.9V至6V的输出电压范围内，支持高达3A的持续输出电流，输出电压启动斜坡由软启动引脚控制，支持作为独立电源运行或采用跟踪配置，配置使能引脚和开漏电源正常状态引脚可实现电源排序。在节能模式下，器件静态电流约为17μA，负载较小时可自动且无缝进入节能模式，可在整个负载范围内保持高效率，关断模式下流耗低于2μA。器件分为可调和固定输出电压型号，采用3mm×3mm 16引脚超薄四方扁平无引线(VQFN)封装。

商品特性

采用DCS-Control拓扑
输入电压范围3V至17V
输出电流最高可达3A
可调输出电压范围为0.9V至6V
支持引脚可选输出电压，标称值偏差+5%
支持可编程软启动和跟踪
节能模式可无缝转换
典型静态电流为17μA
支持可选工作频率
具备电源正常状态输出功能
支持100%占空比模式
具备短路保护功能
具备过热保护功能
与TPS62140和TPS62150引脚对引脚兼容
采用3mm×3mm QFN-16封装
关断模式下电流消耗低于2μA
可实现电源排序

应用领域

标准12V电源轨
由单节或多节锂离子电池组成的POL电源
固态硬盘
嵌入式系统
LDO替代产品
移动PC、平板、调制解调器、摄像头
服务器、微型服务器
数据终端、销售终端ePOS

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	900mV~6V
	输出电流	3A
	开关频率	2.5MHz
	工作温度	-40℃~+85℃@(TA)
