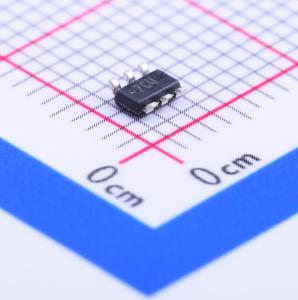

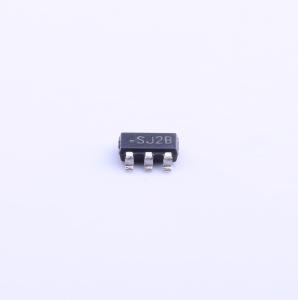

温馨提醒：图片仅供参考，商品以实物为准

LMR14206XMKX/NOPB

42V输入，0.6A输出降压型DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR14206是一款高效率的降压型DC-DC转换器,适用于4.5V至42V的宽输入电压范围,最大输出电流为0.6A,固定开关频率为1.25MHz,具有短路保护、内部补偿和软启动功能。
品牌名称: TI(德州仪器)
商品型号: LMR14206XMKX/NOPB
商品编号: C48239
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

LMR14206是一款PWM DC/DC降压稳压器。其输入电压范围宽，为4.5V - 42V，适用于多种应用场景，如对非稳压电源进行功率调节。该器件内部开关的RDSON较低（典型值为0.9Ω），可实现最高效率（典型值为85%）。工作频率固定为1.25 MHz，允许使用小型外部元件，同时仍能实现低输出电压纹波。通过在关断引脚外接一个RC电路可实现软启动功能，用户可根据具体应用调整软启动时间。 LMR14206针对高达600 mA的负载电流进行了优化，标称反馈电压为0.765V。其他特性包括：热关断、VIN欠压锁定和栅极驱动欠压锁定。LMR14206采用薄型6引脚SOT封装。

商品特性

输入电压范围：4.5V至42V
输出电压范围：0.765V至34V
输出电流：高达0.6A
开关频率：1.25 MHz
低关断静态电流，典型值为16 μA
短路保护
内部补偿
软启动功能
薄型6引脚SOT封装（2.97 x 1.65 x 1mm）
完全支持WEBENCH电源设计工具

应用领域

5V、12V和24V轨的负载点转换
空间受限的应用
电池供电设备
工业分布式电源应用
功率计
便携式手持仪器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交62单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	765mV~34V
	输出电流	600mA
	开关频率	1.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.35mA
	开关管(内置/外置)	内置
	输出类型	可调
