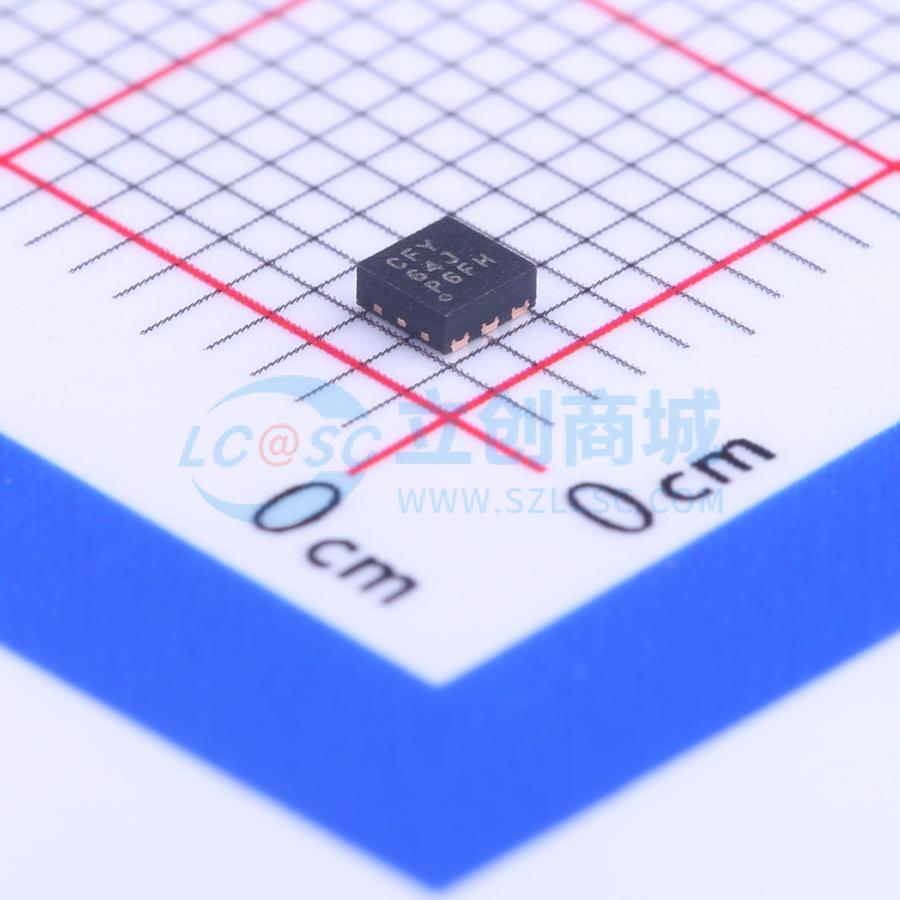

温馨提醒：图片仅供参考，商品以实物为准

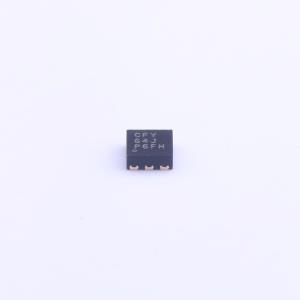

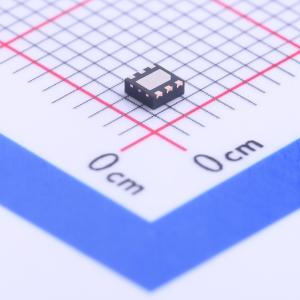

TPS62291DRVR

高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62291是一款高效的同步降压转换器,支持2.3V至6V的输入电压范围,提供高达1000mA的输出电流。它具有2.25MHz的固定开关频率,适用于电池供电的便携式应用,如手机和其他便携设备。
品牌名称: TI(德州仪器)
商品型号: TPS62291DRVR
商品编号: C52772
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

TPS6229x器件是一款高效同步降压型直流-直流转换器，专为电池供电的便携式应用而优化。它可通过单节锂离子电池提供高达1000 mA的输出电流。该器件的输入电压范围为2.3 V至6 V，支持宽电压范围的电池，是为手机等便携式应用和其他便携式设备供电的理想选择。 TPS6229x以2.25 MHz的固定开关频率工作，并在轻负载电流下进入省电模式，以在整个负载电流范围内保持高效率。省电模式针对低输出电压纹波进行了优化。对于低噪声应用，可通过将MODE引脚拉高，强制器件进入固定频率PWM模式。在关断模式下，电流消耗降至小于1 μA。TPS6229x允许使用小型电感器和电容器，以实现小尺寸解决方案。 TPS6229x采用2 mm × 2 mm 6引脚SON封装。

商品特性

高效降压转换器
输出电流高达1000 mA
输入电压范围为2.3 V至6 V
2.25 MHz固定频率工作
轻负载电流下的省电模式
PWM模式下输出电压精度为±1.5%
固定输出电压选项
典型静态电流为15 μA
100%占空比，实现最低压降
轻负载下的电压定位
采用2×2×0.8 mm SON封装

应用领域

手机、智能手机
无线局域网（WLAN）
个人数字助理（PDA）、掌上电脑（Pocket PC）
低功耗数字信号处理器（DSP）电源
便携式媒体播放器
负载点（POL）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~6V
	输出电压	3.3V
	输出电流	1A
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	固定
