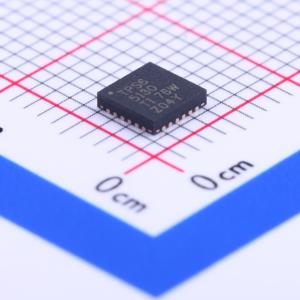

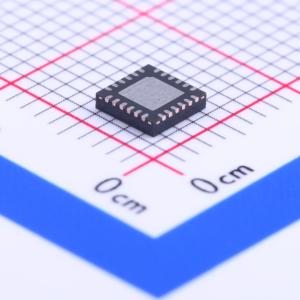

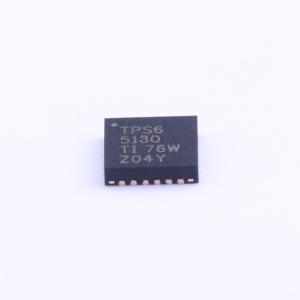

TPS65130RGER
正负输出DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS65130 具有双通道正负输出（300mA 典型值）的双电源转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS65130RGER
- 商品编号
- C54989
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | ±15V | |
| 输出电流 | - | |
| 开关频率 | 1.38MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 升压式；反相式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6513x是一款双输出DC-DC转换器，在典型应用中，根据输入电压与输出电压的比值，可产生最高达15 V的正输出电压和低至–15 V的负输出电压，输出电流范围为200 mA。该器件总效率高达85%，非常适合便携式电池供电设备。其输入电压范围为2.7 V至5.5 V，可由电池或固定的3.3 V或5 V电源供电。TPS6513x采用4 mm x 4 mm的小型VQFN - 24封装。该器件的最小开关频率为1.25 MHz，仅需少量小型外部元件，因此可用于设计小型电源应用。 该转换器采用固定频率PWM控制拓扑结构，若启用省电模式，在轻载电流时会采用跳脉冲模式。其器件静态电流仅为500 μA。独立使能引脚可对两个输出进行上电和掉电排序。该器件具备内部限流、过压保护和热关断功能，可在故障条件下实现最高可靠性。
商品特性
- 2.7 V至5.5 V输入电压范围
- 双路可调输出电压，最高达15 V，最低至 - 15 V
- TPS65130的升压和反相主开关典型开关电流限制为800 mA
- TPS65131的升压和反相主开关典型开关电流限制为2 A
- 正输出电压轨效率高达89%
- 负输出电压轨效率高达81%
- 轻载电流时具备省电模式，实现高效运行
- 独立使能输入，用于上电和掉电排序
- 用于外部PFET的控制输出，支持完全断开电池连接
- 最小1.25 MHz固定频率PWM工作模式
- 热关断功能
- 双路输出过压保护
- 关断电流为1 μA
- 4 mm x 4 mm小型VQFN - 24封装（RGE）
应用领域
- LCD和OLED显示屏
- 工业应用
- 数据采集
- 音频
- 通用分裂轨电源
