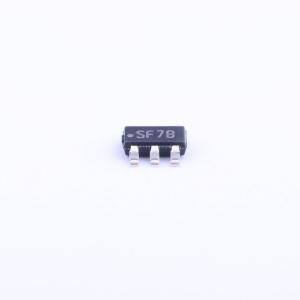

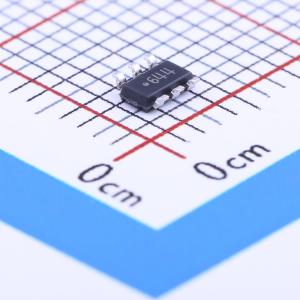

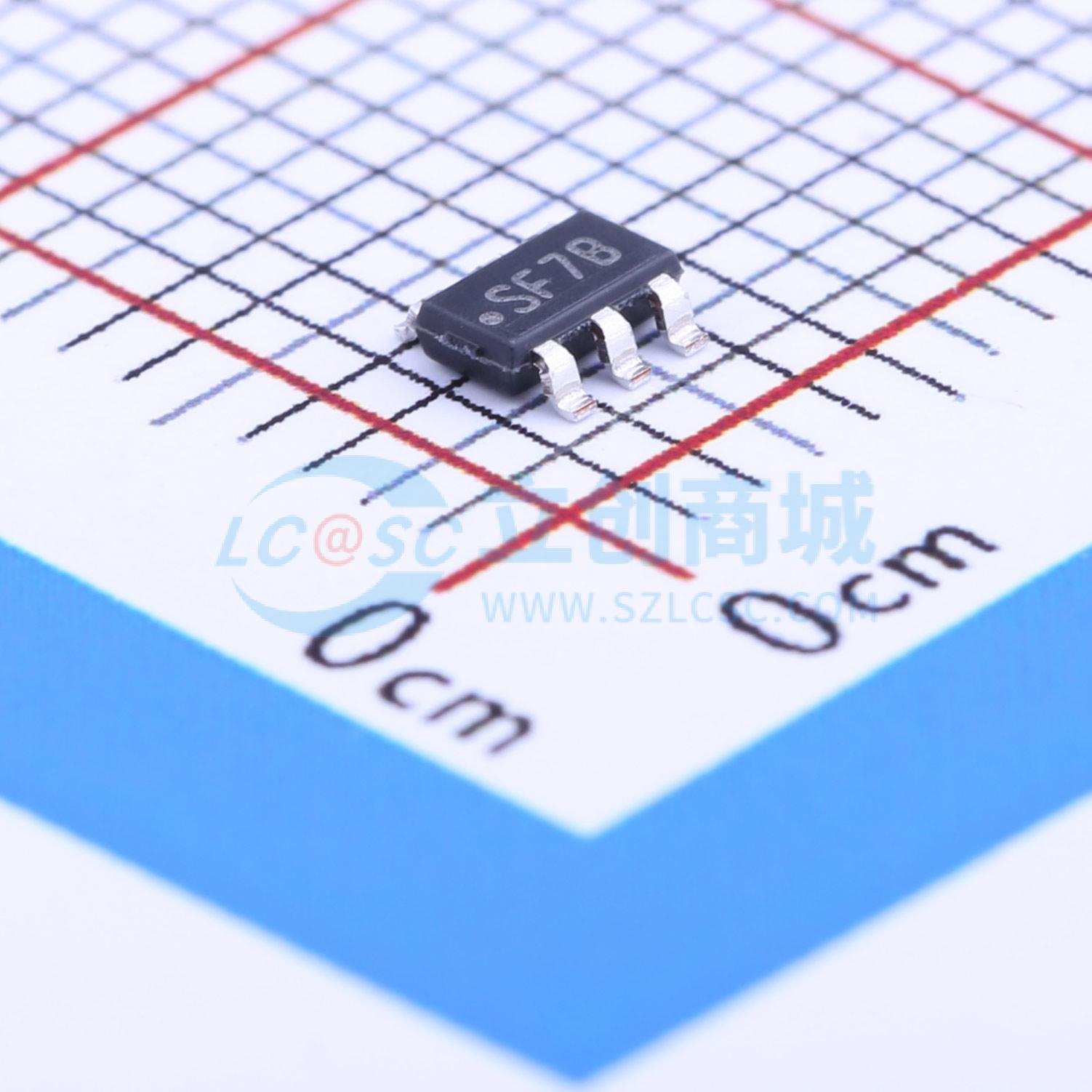

LMR12010XMK/NOPB

20V输入，1A输出的降压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR12010是一款高频率PWM降压型DC/DC转换器,采用6引脚薄型SOT-23封装。输入电压范围为3V至20V,输出电压范围为0.8V至17V,最大输出电流为1A。开关频率为1.6MHz（LMR12010X）或3MHz（LMR12010Y）。具有内部软启动、低关断电流（典型值为30nA）、内部补偿和电流模式PWM操作等功能。
品牌名称: TI(德州仪器)
商品型号: LMR12010XMK/NOPB
商品编号: C57930
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

LMR12010稳压器是一款采用6引脚Thin SOT-23封装的单片、高频PWM降压型DC/DC转换器。它具备所有有源功能，可在尽可能小的PCB面积内实现本地DC/DC转换，具有快速瞬态响应和精确稳压功能。借助最少的外部元件以及通过WEBENCH提供的在线设计支持，LMR12010易于使用。采用先进的0.5μm BiCMOS技术的内部300mΩ NMOS开关能够驱动1A负载，从而实现了最佳的功率密度。控制电路的导通时间低至13ns，因此在整个3V至20V的输入工作范围内，可支持极高频率转换，最低输出电压可达0.8V。开关频率内部设定为1.6 MHz（LMR12010X）或3 MHz（LMR12010Y），允许使用极小的表面贴装电感器和片式电容器。即使工作频率非常高，也易于实现高达90%的效率。该器件具备外部关断功能，典型待机电流超低，仅为30nA。LMR12010采用电流模式控制和内部补偿，可在广泛的工作条件下实现高性能稳压。其他特性包括用于降低浪涌电流的内部软启动电路、逐脉冲电流限制、热关断和输出过压保护。

商品特性

输入电压范围：3V至20V
输出电压范围：0.8V至17V
输出电流最高可达1A
开关频率：1.6MHz（LMR12010X）和3 MHz（LMR12010Y）
低关断静态电流，典型值为30 nA
内部软启动
内部补偿的电流模式PWM工作方式
热关断
Thin SOT-23-6封装（2.97×1.65×1 mm）
完全支持WEBENCH电源设计工具

应用领域

3.3V、5V和12V轨的负载点转换
空间受限的应用
电池供电设备
工业分布式电源应用
功率计
便携式手持仪器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~20V
	输出电压	800mV~17V
	输出电流	1A
	开关频率	1.6MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.5mA
	开关管(内置/外置)	内置
	输出类型	可调
