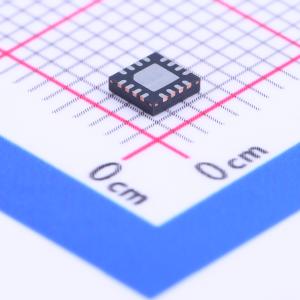

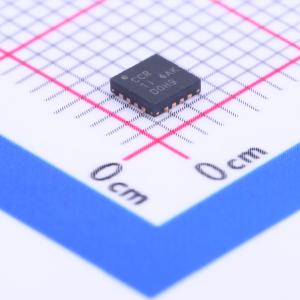

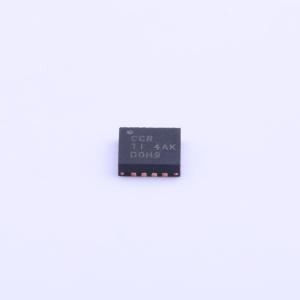

温馨提醒：图片仅供参考，商品以实物为准
TPS65135RTER
TPS65135单电感器、多路输出稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS65135是一款高效的单电感器、多路输出稳压器,采用降压/升压拓扑,能够生成高于或低于输入电源电压的正负输出电压。该器件适用于AMOLED显示电源、LCD电源、分离轨电源等应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS65135RTER
- 商品编号
- C57950
- 商品封装
- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 80mA | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃@(TA)；-40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 7mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS65135器件是一款高效的分离轨电源。该转换器具有单电感器和多输出(SIMO)拓扑，因此使用的外部组件极少。该器件采用降压/升压拓扑，并生成高于或低于输入电源电压的正负输出电压。SIMO拓扑可实现出色的线路和负载调节，这一特性非常必要，例如，可避免移动通信系统在传输阶段产生的输入电压偏差对手机显示的干扰。如果两轨之间的输出电流失配小于50%，该器件也可用作通用分离轨电源。
商品特性
- 单电感器、多路输出拓扑
- 输入电压范围：2.5V至5.5V
- V₁ = 2.9V时，输出功率为750mW
- 输出的正电压高达6V
- 输出的负电压低至 -7V
- 输出电压精度为1%
- 允许的输出电流失配高达50%
- 出色线路稳压
- 用于实现轻负载效率的高级节电模式
- 低噪声运行
- 无声模式
- 短路保护功能
- 热关断
- 3mm×3mm超薄QFN封装
应用领域
- AMOLED显示电源
- LCD电源
- 分离轨电源，适用于运算放大器、数据转换器、数据接口等。
