TPS65251RHAR实物图

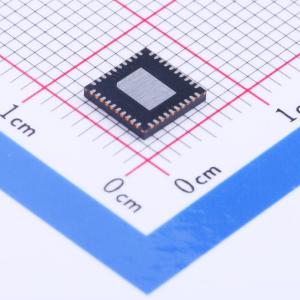

TPS65251RHAR商品缩略图

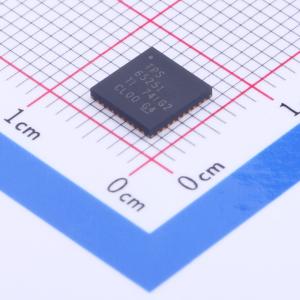

TPS65251RHAR商品缩略图
TPS65251RHAR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

TPS65251RHAR

环保标识
  • 4.5V 至 18V 输入、3A/2A/2A 输出、三路同步降压转换器

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    TPS65251 4.5V 至 18V 输入、3A/2A/2A 输出、三路同步降压转换器

  • 品牌名称TI(德州仪器)
  • 商品型号

    TPS65251RHAR
  • 商品编号

    C60246
  • 商品封装

    VQFN-40-EP(6x6)
  • 包装方式

    编带

  • 商品毛重

    0.217克(g)

  • 商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
输出类型可调
输入电压4.5V~18V
输出电压800mV~18V
输出电流3A;2A
属性参数值
开关频率2.2MHz
工作温度-40℃~+125℃@(TJ)
同步整流
输出通道数3
拓扑结构降压式
开关管(内置/外置)内置
详细信息
  • 特性

特性

  • 宽输入电源电压范围: 4.5V 至 18V
  • 电压基准: 0.8V, 1% 精度
  • 持续负载电流:
    • 降压开关 1: 3A
    • 降压开关 2 和 3: 2A
  • 最大电流:
    • 降压开关 1: 3.5A
    • 降压开关 2 和 3: 2.5A
  • 可调开关频率: 300kHz 至 2.2MHz (通过外部电阻设置)
  • 使能引脚:
    • 每个降压开关专用
  • 外部同步引脚: 用于振荡器
  • 外部使能/排序和软启动引脚
  • 可调电流限制: 通过外部电阻器设置
  • 软启动引脚
  • 控制模式: 电流模式, 简单补偿电路
  • 电源状态指示
  • 低功耗模式: 可选, 适用于轻载条件
  • 封装类型: 40 引脚 6mm X 6mm RHA VQFN

规格书
TI(德州仪器)_规格书(中文) 查看详情

应用手册
TI(德州仪器)_测量PCM(峰值电流模式)降压变换器中的功率级增益和斜率补偿(Rev. A)(英文) 查看详情 TI(德州仪器)_TPS65250/1/2/3 布局指南(英文) 查看详情 TI(德州仪器)_TPS65250/1/2/3输出滤波器选择指南(英文) 查看详情

选择指南
TI(德州仪器)_电源管理指南 2018 (Rev. K)(中文) 查看详情 TI(德州仪器)_电源管理指南 2018 (Rev. R)(中文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1圆盘
1+¥4.02
10+¥3.34
30+¥3
100+¥2.67

优惠活动

库存总量

(单位:)
  • 广东仓

    177

  • 江苏仓

    4

  • SMT仓

    197

购买数量(2500个/圆盘,最小起订量 1 个 )

起订量:1 个2500个/圆盘
总价金额: 0.00

近期成交13单
