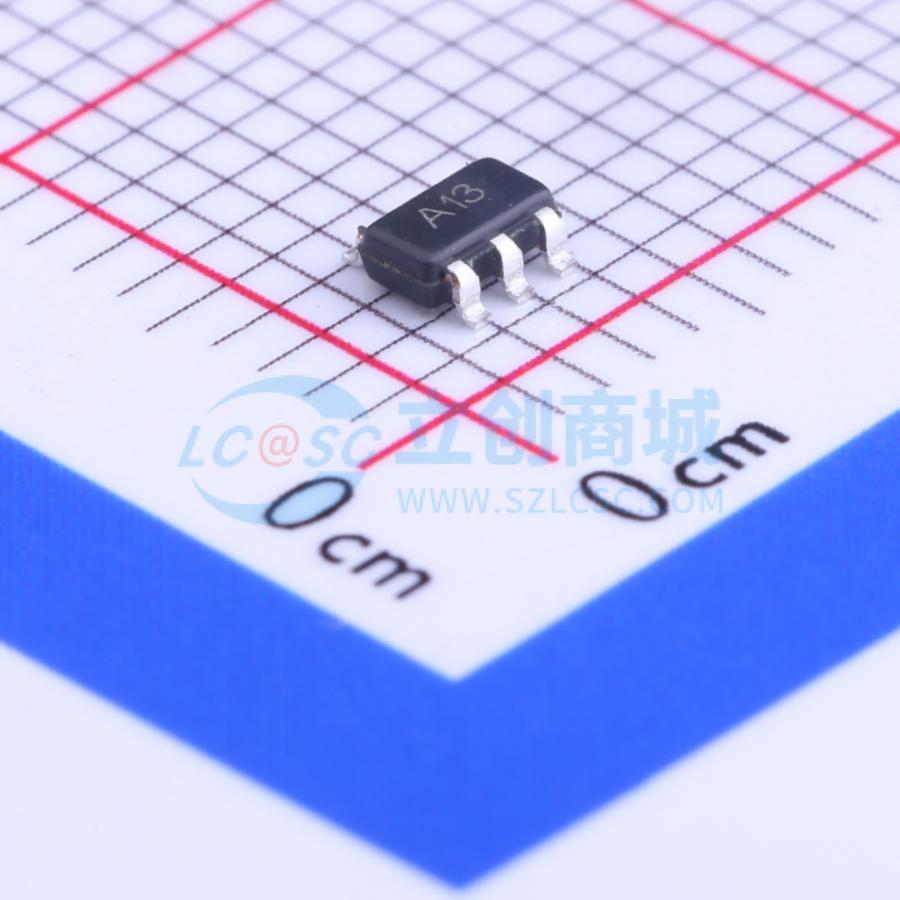

温馨提醒：图片仅供参考，商品以实物为准
LMV321M5X/NOPB
单通道、双通道和四通道通用型、低电压、轨到轨输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV321-N 单通道、5.5V、1MHz、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV321M5X/NOPB
- 商品编号
- C60410
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 9uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 250nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 60dB | |
| 静态电流(Iq) | 130uA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMV3xx-N/-Q1是包含单通道、双通道和四通道的通用低电压轨到轨输出运算放大器。LMV358-N 和 LMV324-N 是原有双通道和四通道运算放大器LM358和LM324的低电压版本，工作电压范围2.7V至5.5V，LMV321-N为单通道版本。芯片采用先进的次微米硅栅BiCMOS工艺制造，具有双极输入和输出级，可改善抗噪性能和输出电流驱动。LMV321-N采用节省空间的小尺寸封装，可节省PCB板空间，便于设计小巧的便携式电子设备，还可降低噪声拾取，增强信号完整性，是适用于低电压运行、对空间效率和低成本要求较高场景的高性价比解决方案。
商品特性
- 提供单通道、双通道、四通道不同规格产品，提供商用级以及汽车级AEC-Q100 1级、3级版本
- 在2.7V和5V供电条件下性能可靠
- 无交叉失真
- 工作温度范围为-40℃至+125℃
- 增益带宽积为1MHz，压摆率为1V/μs，具有良好的速度功率比
- 具备低电源电流特性：LMV321-N为130μA，LMV358-N为210μA，LMV324-N为410μA
- 10kΩ负载下轨到轨输出摆幅范围为V+-10mV 至 V-+65mV
- 输入共模电压范围为-0.2V 至 V+-0.8V，范围包含接地
- LMV321-N可选用5引脚SC70封装，尺寸约为5引脚SOT23封装的一半，可有效节省PCB空间
- 双极输入输出结构可改善抗噪性能和输出电流驱动能力
应用领域
- 有源滤波器
- 通用低压应用
- 通用便携式器件
