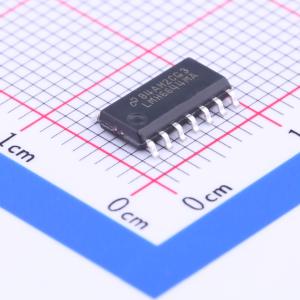

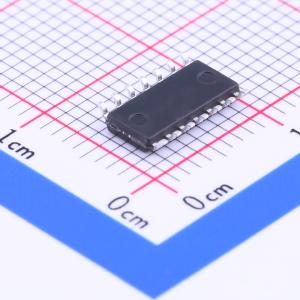

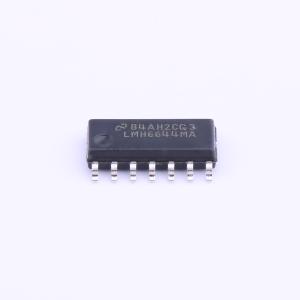

LMH6644MAX/NOPB

低功耗、130MHz、75mA轨到轨输出放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMH6644 低功耗、130MHz、75mA 轨到轨输出放大器
品牌名称: TI(德州仪器)
商品型号: LMH6644MAX/NOPB
商品编号: C60790
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.264克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	轨到轨	轨到轨输出
	增益带宽积(GBW)	130MHz
	输入失调电压(Vos)	5mV
	输入失调电压温漂(Vos TC)	3.4uV/℃
	压摆率(SR)	130V/us
	输入偏置电流(Ib)	5uA
	输入失调电流(Ios)	20nA

	属性	参数值
	输入电压噪声密度(eN)	17nV/√Hz@100kHz
	共模抑制比(CMRR)	95dB
	静态电流(Iq)	2.7mA
	输出电流	75mA
	工作温度	-40℃~+85℃
	单电源电压	2.7V~12.8V
	双电源电压(Vee~Vcc)	-5V~5V
	功能特性	-

商品概述

LMH664X系列为真单电源电压反馈放大器，具备130MHz高速、-62dBc低失真特性，可提供约75mA输出电流，相比同性能产品功耗更低。该产品输入共模电压范围可延伸至V-以下0.5V、距离V+1V；输出电压范围可延伸至距离任一电源轨40mV以内，可提供较宽动态范围，尤其适合低压应用场景；输出级可驱动重负载，130V/μs的快压摆率可确保在较高速度下仍维持大峰峰值输出摆幅，3V电源下全功率带宽可达40MHz。产品在所有工作电压和工作模式下都经过稳定性优化，频率响应特性良好，任意增益设置、轻重负载下峰值极小，0.1dB增益平坦度可达12MHz（150Ω负载，Av=+2），配合68ns的快速建立时间与低失真特性，性能表现良好。产品具备低微分增益（0.01）和低微分相位（0.01°）特性，可提供专业级视频性能，该系列提供单路（LMH6642）、双路（LMH6643）、四路（LMH6644）多种配置选项，适合多种工业和商业应用。

商品特性

3dB带宽（Av=+1）130MHz
电源电压范围2.7V~12.8V
压摆率（Av=-1）130V/μs
空载电源电流2.7mA/放大器
输出短路电流范围+115mA~-145mA
线性输出电流±75mA
输入共模电压范围超出V-0.5V，距离V+1V
输出电压摆幅距离电源轨仅40mV
100kHz下输入电压噪声17nV/√Hz
100kHz下输入电流噪声0.9pA/√Hz
5MHz下总谐波失真-62dBc
建立时间68ns
过载恢复时间100ns
具备输出短路保护功能
共模电压范围超出后无输出相位反转
针对3V、5V和±5V电源完成完整特性表征
0.1dB增益平坦度可达12MHz，任意增益设置下增益峰值极小

应用领域

有源滤波器
CD/DVD只读存储设备
ADC缓冲放大器
便携式视频设备
电流检测缓冲器
