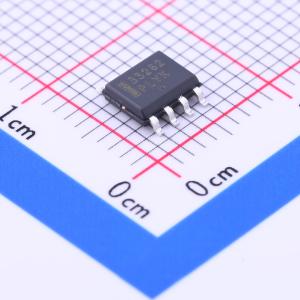

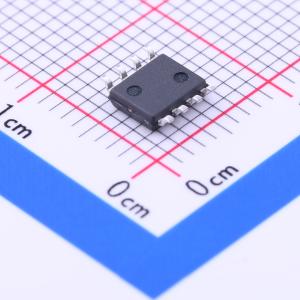

温馨提醒：图片仅供参考，商品以实物为准
MC33262DR2G
MC33262DR2G 停产
- 描述
- MC34262/MC33262是有源功率因数控制器，专为用作电子镇流器和离线电源转换器应用中的预转换器而设计。这些集成电路具有适用于独立应用的内部启动定时器、用于实现接近单位功率因数的单象限乘法器、确保临界导通操作的零电流检测器、跨导误差放大器、用于增强启动性能的快速启动电路、经过微调的内部带隙基准、电流检测比较器，以及非常适合驱动功率MOSFET的图腾柱输出。还具备保护功能，包括用于消除因负载移除导致输出电压失控的过压比较器、带迟滞功能的输入欠压锁定、逐周期电流限制、限制最大开关峰值电流的乘法器输出钳位、用于单脉冲计量的RS锁存器，以及用于MOSFET栅极保护的驱动输出高电平钳位。这些器件提供双列直插式和表面贴装塑料封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC33262DR2G
- 商品编号
- C60992
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 12V~28V | |
| 输出电流 | 500mA | |
| 耗散功率(Pd) | 450mW |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 升压式 | |
| 特性 | 欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+105℃ | |
| 工作模式 | CRM |
商品概述
MC34262/MC33262是有源功率因数控制器，专为用作电子镇流器和离线电源转换器应用中的预转换器而设计。这些集成电路具有适用于独立应用的内部启动定时器、用于实现接近单位功率因数的单象限乘法器、确保临界导通操作的零电流检测器、跨导误差放大器、用于增强启动性能的快速启动电路、经过微调的内部带隙基准、电流检测比较器，以及非常适合驱动功率MOSFET的图腾柱输出。 还具备保护功能，包括用于消除因负载移除导致输出电压失控的过压比较器、带迟滞功能的输入欠压锁定、逐周期电流限制、限制最大开关峰值电流的乘法器输出钳位、用于单脉冲计量的RS锁存器，以及用于MOSFET栅极保护的驱动输出高电平钳位。这些器件提供双列直插式和表面贴装塑料封装。
商品特性
- 过压比较器可消除输出电压失控
- 内部启动定时器
- 单象限乘法器
- 零电流检测器
- 经过2%微调的内部带隙基准
- 带高电平钳位的图腾柱输出
- 带6.0V迟滞的欠压锁定
- 低启动和工作电流
- 取代SG3561和TDA4817的功能
- 这些器件为无铅和无卤器件
应用领域
- 电子镇流器
- 离线电源转换器
