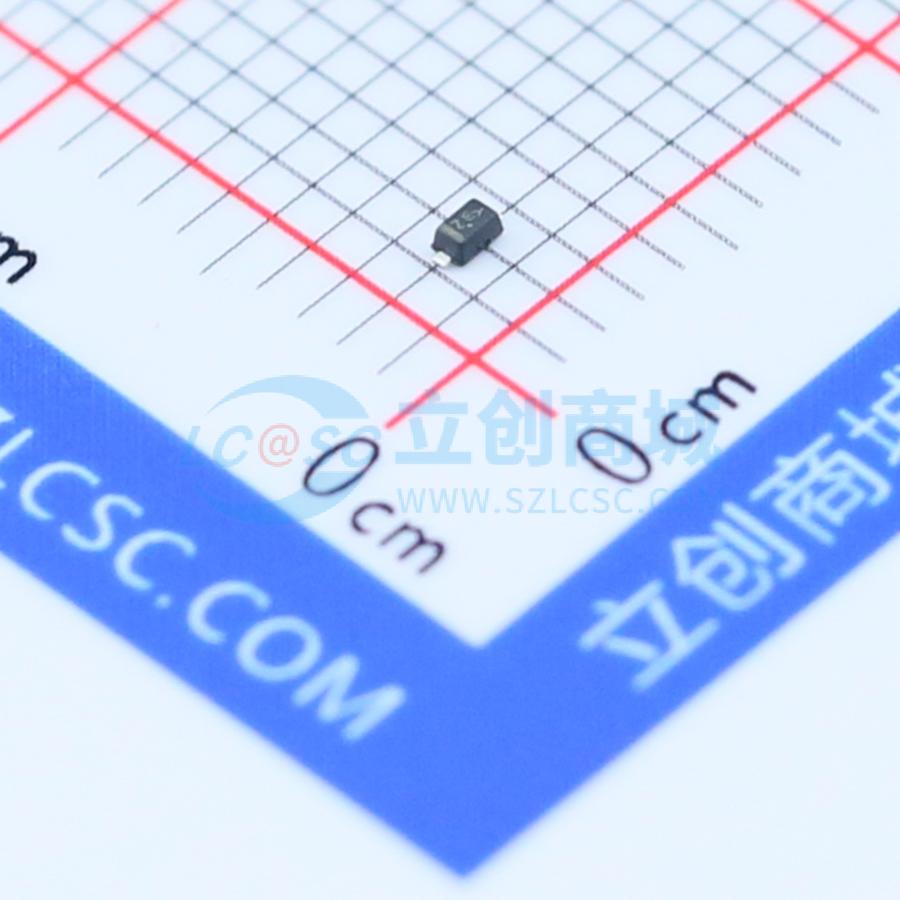

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z3.3T1G
单向TVS 3.3V截止 峰值浪涌电流：11.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5Z系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些元件成为电路板空间有限设计中ESD保护的理想选择。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD5Z3.3T1G
- 商品编号
- C61148
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14.1V | |
| 峰值脉冲电流(Ipp) | 11.2A | |
| 峰值脉冲功率(Ppp) | 158W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5V | |
| 反向电流(Ir) | 50nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 105pF |
商品概述
ESD5Z系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些元件成为电路板空间有限设计中ESD保护的理想选择。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
商品特性
- 低钳位电压
- 小尺寸封装：0.047英寸×0.032英寸（1.20毫米×0.80毫米）
- 低封装高度：0.028英寸（0.7毫米）
- 截止电压：2.5 V - 12 V
- 在8×20 μs脉冲下，峰值功率高达240 W
- 低泄漏
- 典型响应时间<1 ns
- 人体模型3级（>16 kV）ESD等级
- IEC61000 - 4 - 2 4级ESD保护
- IEC61000 - 4 - 4 4级电快速瞬变脉冲群（EFT）保护
- SZ前缀适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q101标准，可提供生产件批准程序（PPAP）文件
- 提供无铅封装
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
- 许多其他便携式应用
