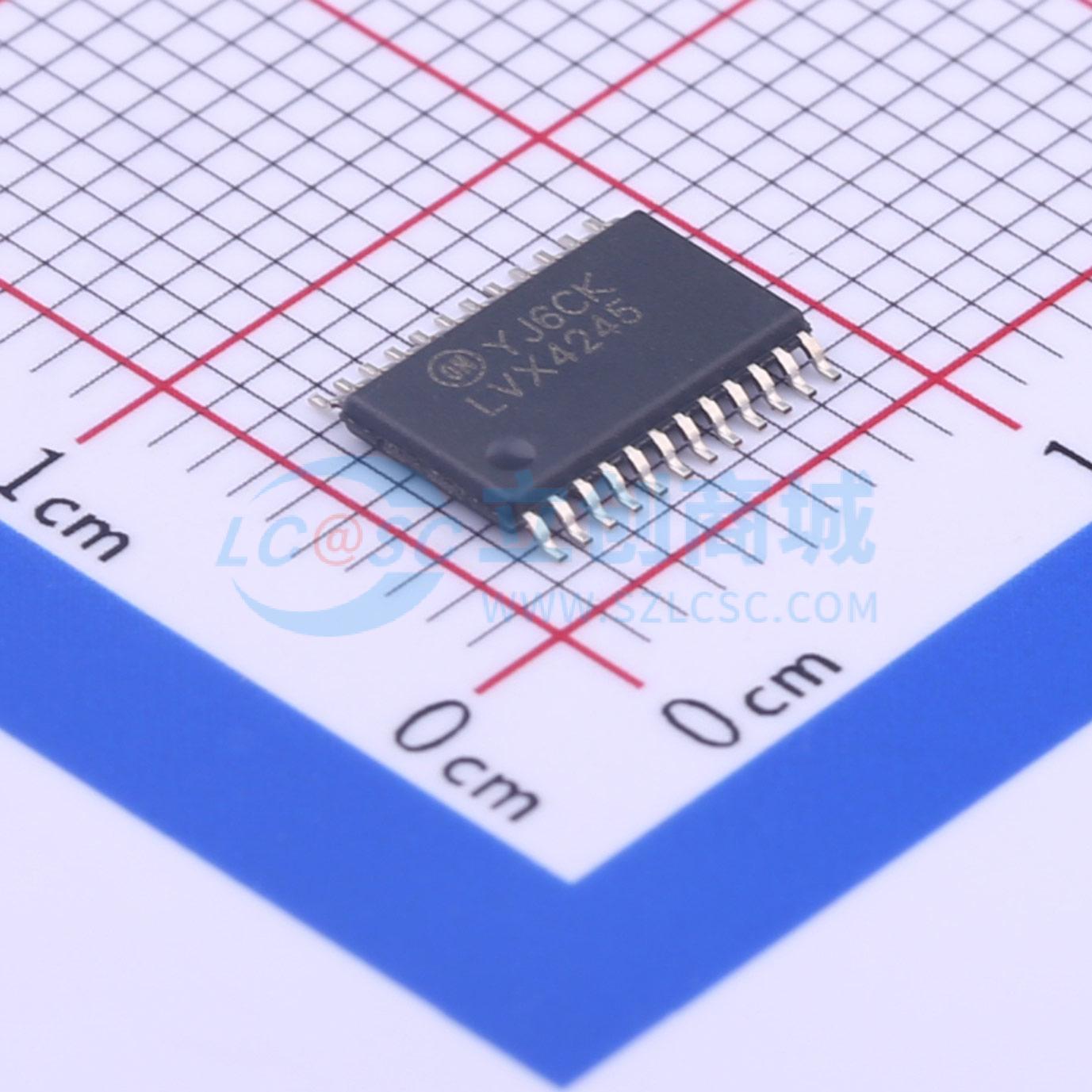

74LVX4245MTCX
带三态输出的8位双电源电平转换收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款双电源、8位转换收发器，设计用于在3V/5V混合电源环境中的5V总线和3V总线之间进行接口。发送/接收（T/R）输入决定数据流方向。发送（高电平有效）使数据从A端口流向B端口；接收（低电平有效）使数据从B端口流向A端口。输出使能输入为高电平时，通过将A和B端口置于高阻抗状态来禁用它们。A端口与5V总线接口；B端口与3V总线接口。适用于混合电压应用，如使用3.3V CPU和5V LCD显示器的笔记本电脑。
- 品牌名称
- onsemi(安森美)
- 商品型号
- 74LVX4245MTCX
- 商品编号
- C61186
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 工作电压(VCCA) | 4.5V~5.5V | |
| 工作电压(VCCB) | 2.7V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 元件数 | 1 | |
| 每个电路通道数 | 8 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ |
应用领域
- 混合电压应用，如使用3.3V CPU和5V LCD显示器的笔记本电脑
- 3V/5V接口问题解决方案，防止3V IC因5V输入导致的闩锁效应
- 8位245收发器配置，提供3-STATE功能，并能够选择双向或单向模式
- 适用于3V系统或5V系统，无需重新布局电路板
