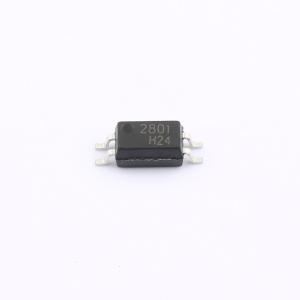

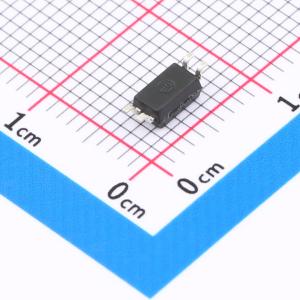

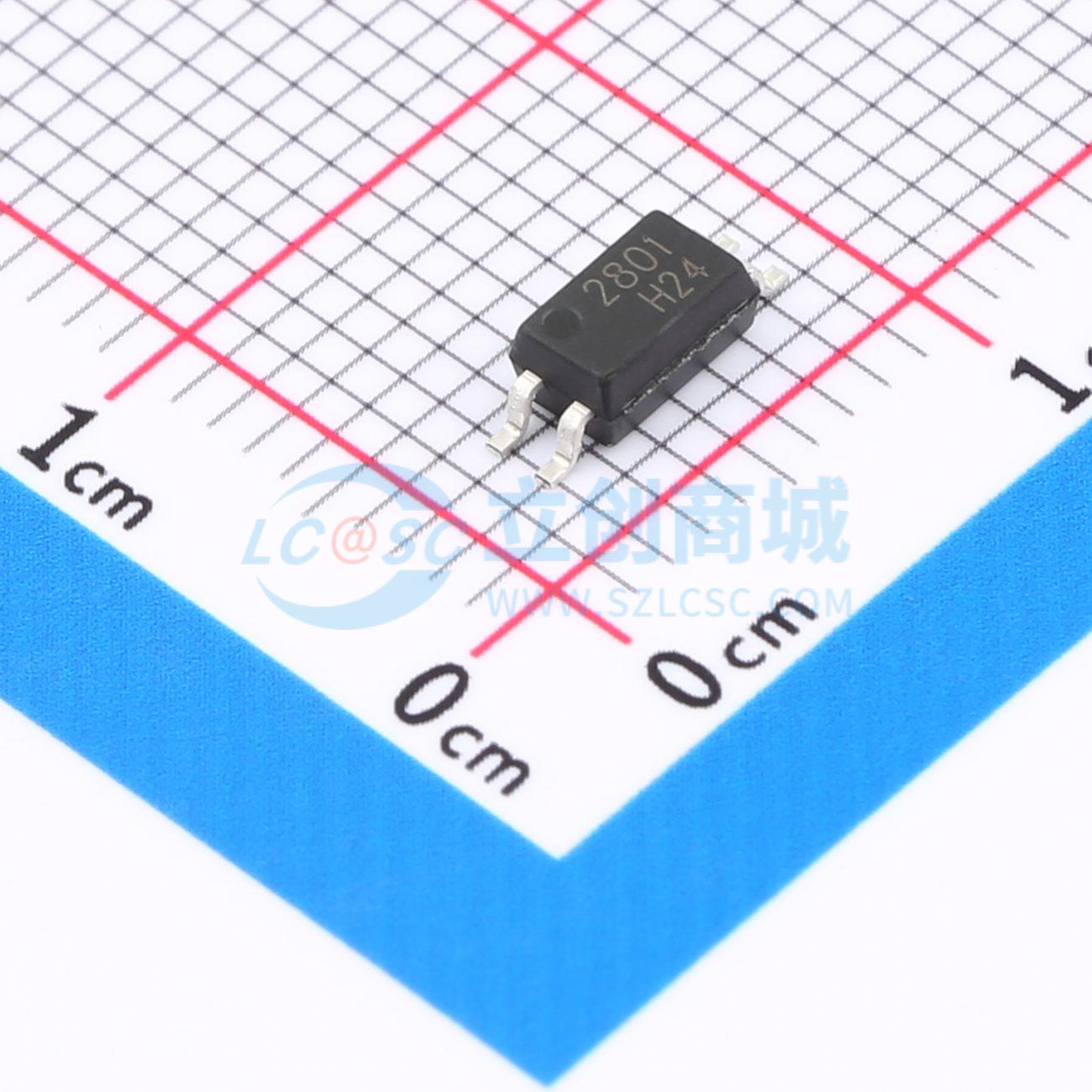

KPS28010CTLD
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是直流输入单通道产品，包含一个发光二极管与光电晶体管光耦合。采用4引脚SSOP封装。输入输出隔离电压额定值为3750Vrms。
- 品牌名称
- Cosmo(冠西)
- 商品型号
- KPS28010CTLD
- 商品编号
- C60799
- 商品封装
- SOP-4-1.27mm
- 包装方式
- 编带
- 商品毛重
- 0.098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,2mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+115℃ | |
| 电流传输比(CTR)最小值 | 300% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 50mA |
商品概述
KPS2801系列为直流输入单通道器件，包含一个与光电晶体管光耦合的发光二极管。它采用4引脚SSOP封装。输入 - 输出隔离电压额定值为3750Vrms。
商品特性
- 无卤
- 无铅且符合RoHS标准
- 高隔离电压（V150 = 3750Vrms）
- 小型薄型封装（4引脚SSOP，引脚间距1.27mm）
- 集电极 - 发射极电压高VCEO = 80V
- 高速开关tr = 3μs（典型值），tf = 5μs（典型值）
- 机构认证：UL1577 / CUL C22.2 No.1 & NTC No.5，文件编号E169586；VDE EN 60747，文件编号40010469；FIMKO EN 60065、EN 60950，文件编号NCS/FI 24585 A2；CQC GB4943 / GB8898 - 2011，文件编号CQC10001049555 / CQC08001023986
应用领域
- 可编程逻辑控制器
- 测量仪器
- 电源
- 混合集成电路
