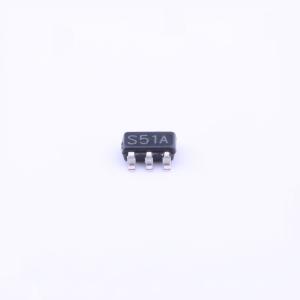

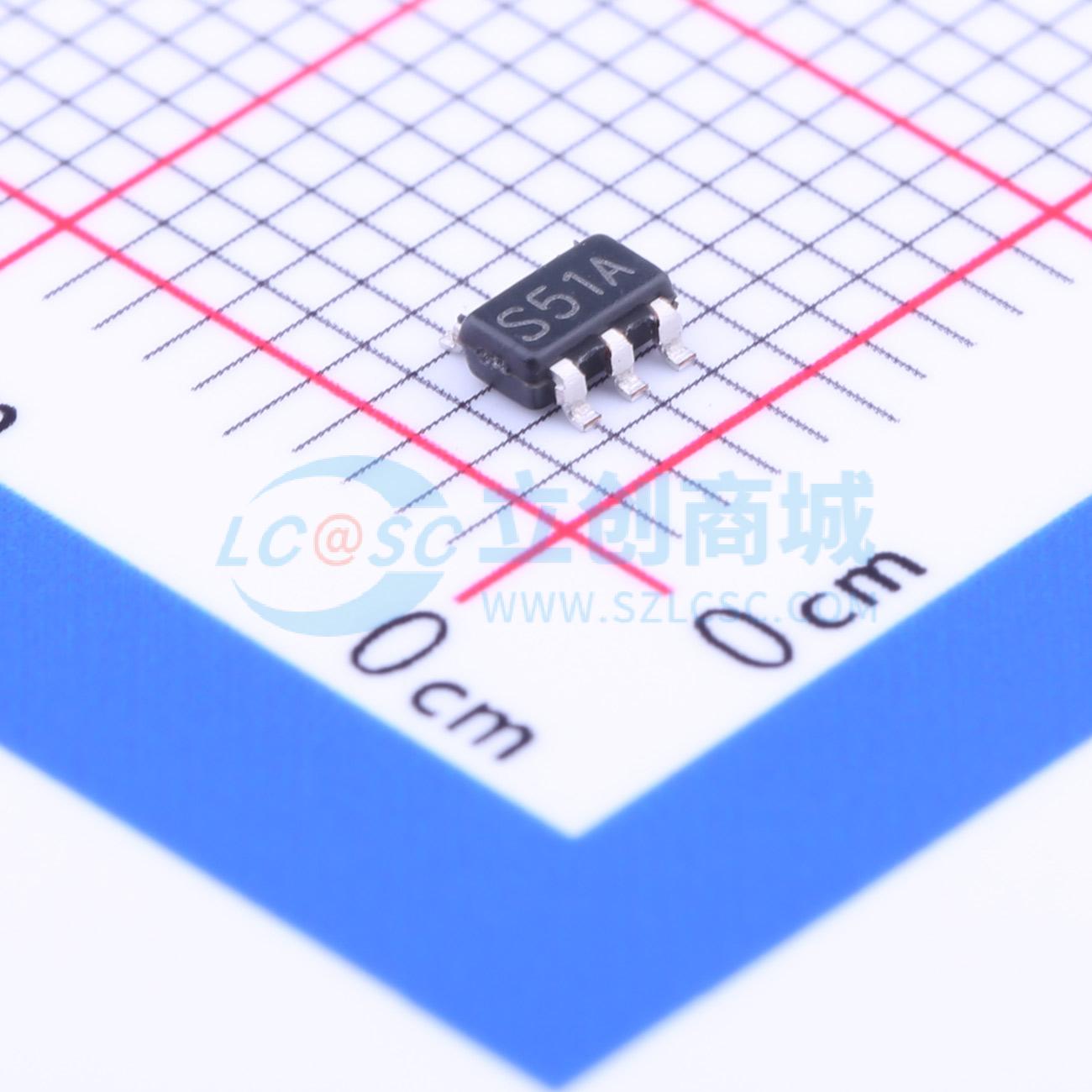

LM2731XMF/NOPB

固定频率升压转换器，具有22V内部FET开关

描述: LM2731是一款固定频率升压转换器,具有22V内部FET开关,可在2.7V至14V的宽输入电压范围内工作。该器件支持高达1.8A的开关电流,采用SOT-23封装。它具有低关断电流和内部补偿功能,适用于便携式设备和白色LED电流源。
品牌名称: TI(德州仪器)
商品型号: LM2731XMF/NOPB
商品编号: C60946
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LM2731开关稳压器是电流模式升压转换器，工作频率固定为1.6 MHz（X选项）和600 kHz（Y选项）。由于内部1.8 A开关的功率损耗极小，采用SOT - 23封装成为可能，再加上使用小型电感器和电容器，使其达到了行业内最高的功率密度。22 V内部开关使这些解决方案非常适合升压至最高20 V的电压。这些器件具有逻辑电平关断引脚，可降低静态电流并延长电池寿命。通过逐周期电流限制和热关断提供保护。内部补偿简化了设计并减少了元件数量。

商品特性

22 V DMOS FET开关
1.6 MHz（X选项）、0.6 MHz（Y选项）开关频率
低RDS(ON) DMOS FET开关电流高达1.8 A
宽输入电压范围（2.7 V至14 V）
低关断电流（<1 μA）
5引脚SOT - 23封装
使用小型电容器和电感器
逐周期电流限制
内部补偿

应用领域

白光LED电流源
个人数字助理（PDA）和掌上电脑
数码相机
便携式电话和游戏设备
局部升压稳压器

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 50 个)

个

起订量：50 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~14V
	输出电压	2.7V~22V
	输出电流	1.8A
	开关频率	1.6MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
