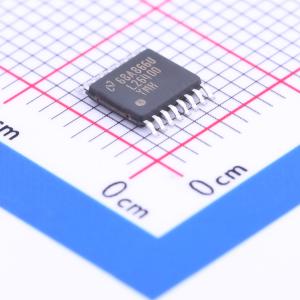

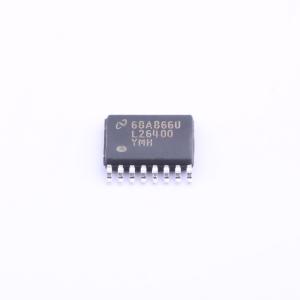

温馨提醒：图片仅供参考，商品以实物为准
LM26400YMHX/NOPB
双通道2A、500kHz宽输入范围降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM26400Y 是一款单片、双输出固定频率 PWM 降压 DC-DC 调节器,采用 16 引脚 WSON 或热增强型 HTSSOP 封装。该器件具有 3V 至 20V 的输入电压范围,内部补偿和 500kHz 的 PWM 频率。每个通道的最大输出电流为 2A,最小导通时间为 40ns,支持高效率转换。此外,该器件还具有过流保护、频率折返保护、热关断等功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM26400YMHX/NOPB
- 商品编号
- C61647
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~20V | |
| 输出电压 | - | |
| 输出电流 | 2A；2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM26400Y器件是一款单片式双输出固定频率PWM降压型DC-DC稳压器，采用16引脚WSON或热增强型HTSSOP封装。凭借最少数量的外部元件和内部环路补偿，LM26400Y易于使用。 采用先进的0.5-μm BiCMOS技术，其内部175-mΩ NMOS开关能够驱动2-A负载，从而实现高功率密度设计。控制电路允许最短导通时间低至40 ns，因此可在3 V至20 V的整个输入范围内支持高频转换，输出电压可低至仅0.6 V。LM26400Y采用峰值电流模式控制和内部补偿，可在广泛的线路和负载条件下实现高性能稳压。开关频率内部设定为500 kHz，在尺寸与散热权衡方面，适用于广泛的应用。 由于采用非同步架构，轻松实现高于90%的效率。具备外部关断功能，可分别开启和关断两个通道。其他特性包括可编程软启动电路以减少浪涌电流、逐脉冲电流限制和频率折返、集成自举结构以及热关断。
商品特性
- 输入电压范围为3 V至20 V
- 双路2-A输出
- 输出电压低至0.6 V
- 内部补偿
- 500-kHz PWM频率
- 独立使能引脚
- 独立软启动引脚
- 频率折返保护
- 175-mΩ NMOS开关
- 集成自举二极管
- 过流保护
- HTSSOP和WSON封装
- 热关断
应用领域
- 数字电视液晶显示器
- 机顶盒
- 数字用户线路（XDSL）
- 汽车
- 计算机外设
- 工业控制
- 负载点
